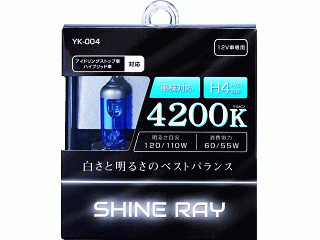

【特徴】※ジョイフルホームページとパッケージより

・白さと明るさのベストバランス。

・標準的なH4/H4U対応のバルブ。

・リレーハーネス不要で簡単に交換。

【詳細】※ジョイフルホームページとパッケージより

【準備】

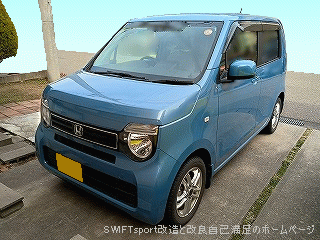

・車を壁がある平らな所に、壁にフロント側を向けて停めます。

・電動パーキングブレーキスイッチを引いて、パーキングブレーキを掛けます。

・エンジンは必ず停止してください。

【ボンネット】

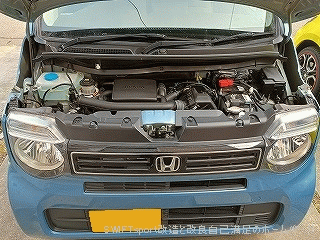

・ボンネットを開けます。

【光軸合わせ】

・エンジンを始動します。

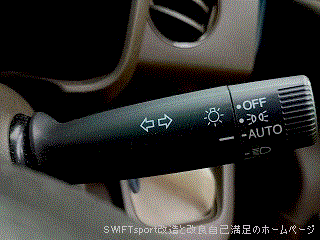

・ライトスイッチを「AUTO」から「前照灯」に切り替えます。

【光軸位置確認】

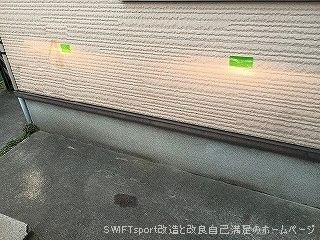

・ハロゲンバルブを交換する前に、光軸の位置を確認します。

　ハロゲンバルブを交換した後に、光軸合わせが必要な場合に光軸を合わせるためです。

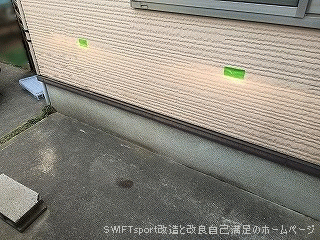

　私の場合は、養生テープの下側を光軸のラインの上側に養生テープを貼って印します。

　光軸の位置を確認したら、車の移動は絶対にしないでください。

・ヘッドライトスイッチを「AUTO」に戻します。

・エンジンを停止します。

・ハロゲンバルブの熱でヤケドをしないようにするため、1時間程時間を置きます。

【交換前】

・交換前の助手席側の状態です。

【ヘッドライトコネクター取外】

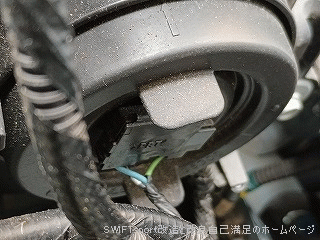

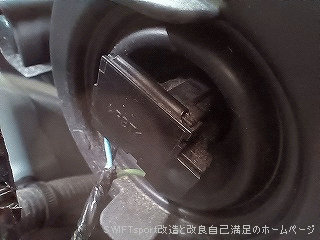

・ヘッドライトコネクターは、防水/防塵カバーの中心にある、黒い四角のコネクターです。

　ヘッドライトコネクターを、水平に引っ張って取外します。

　コネクターの端子が固着して外れにくい場合があります。

　この場合は、コネクターの後側(ハロゲンバルブ)を押さえて、コネクターを左右に動かしながら取外します。

　強引にコネクターを引っ張ると、ハロゲンバルブを固定している止め金具が破損します。

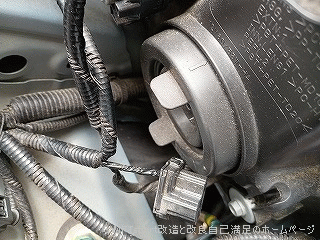

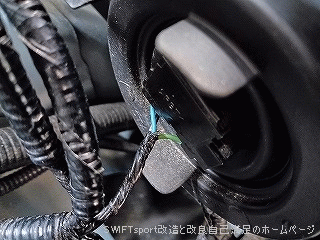

・ヘッドライトコネクターが外れました。

【防水/防塵カバー取外】

・防水/防塵カバーは、ハロゲンバルブの周りに取付けられている黒いゴムです。

　一番大きい部品です。

・防水/防塵カバーを上の方から取外します。

・防水/防塵カバーの中心は、ハロゲンバルブから取外します。

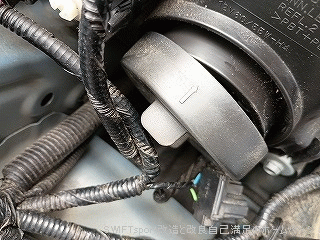

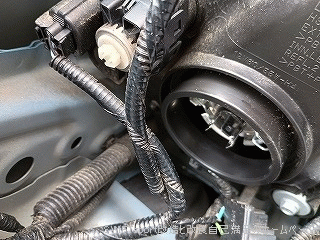

・防水/防塵カバーが外れた状態です。

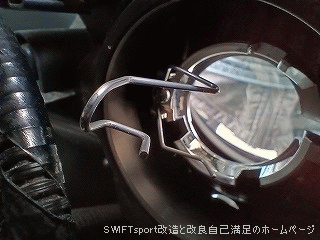

【止め金具取外】

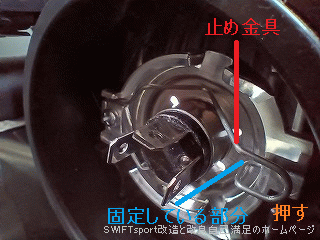

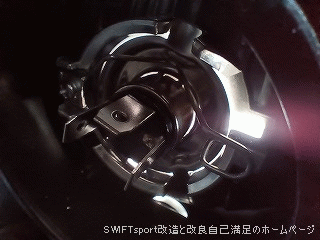

・ハロゲンバルブを固定している止め金具は、ハロゲンバルブの右側にあるU字の金具です。

・止め金具のツメを取外すため、U字の部分を押してツメをヘッドライトASSYから外します。

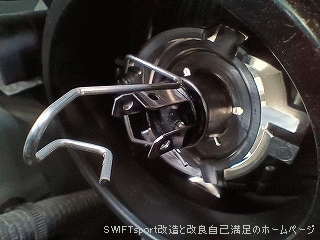

・止め金具が外れました。

　このまま左側へ、止め金具を移動させます。

【純正ハロゲンバルブ取外】

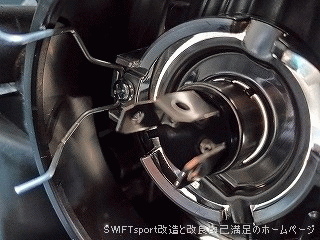

・ハロゲンバルブを水平に引き抜きます。

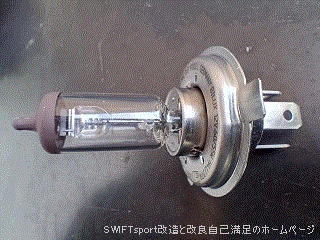

・純正ハロゲンバルブが外れました。

【商品比較】

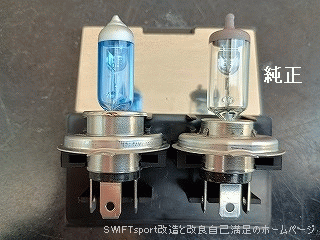

・商品の比較です。

　一番違いがわかるのが、ガラスの色とハロゲンバルブのヘッド部分の色です。

　高さは変わらないですが、純正ハロゲンバルブと比べるとガラスの部分の大きさが違います。

【ハロゲンバルブ取付】

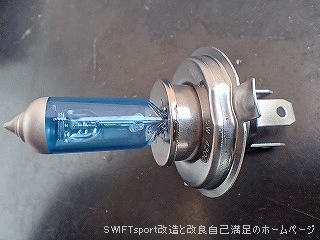

・ハロゲンバルブをパッケージから取外します。

　ガラス面は絶対に触らないでください。

　油分など汚れていると、ガラス部分が熱で汚れが残る場合があります。

　これが原因でガラス面が割れる場合があります。

　ヘッドライトASSY内でガラスが割れると、後始末が悪く、ヘッドライト内のレンズを傷つける場合があります。

　もしガラス部分に汚れが付いてしまった場合は、パーツクリーナーをウエスに吹き付けて、脱脂してください。

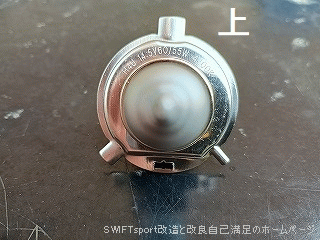

・H4(H4U)バルブは、取付する向きが決まっています。

　幅広いツメは上側になるようにします。

・ハロゲンバルブをヘッドライトASSYに差し込みます。

【止め金具固定】

・止め金具のツメをヘッドライトASSYに引っ掛けて、ハロゲンバルブを固定します。

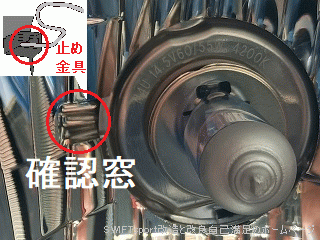

・止め金具が固定されているか、外側の確認窓から確認できます。

　写真の状態は、止め金具が固定されている状態です。

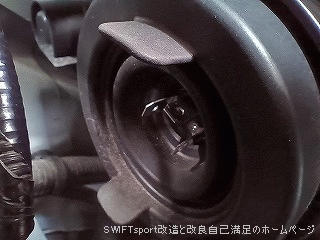

【防水/防塵カバー取付】

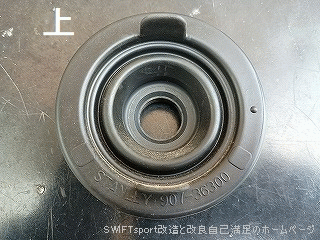

・防水/防塵カバーは、「STANLEY 907-36300」と文字がある方を下側にして取付します。

　※部品番号が変わる場合があります。

　私もいろいろな車のハロゲンバルブを交換していますが、上側になる部分には「TOP」の文字があります。

　N-WGN[JH3]にはありませんでした。

・防水/防塵カバーの中心を、ハロゲンバルブに通します。

・防水/防塵カバーの外側を、ヘッドライトASSYに取付します。

【ヘッドライトコネクター接続】

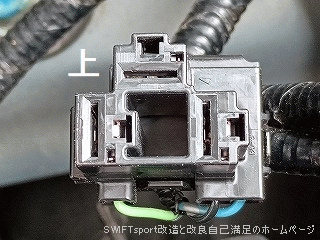

・ヘッドライトコネクターの端子は3つです。

　上の部分に端子があるように向きを合わせます。

・ヘッドライトコネクターを、ハロゲンバルブの端子に差し込みます。

　奥まで差し込んでください。

【助手席側取付完了】

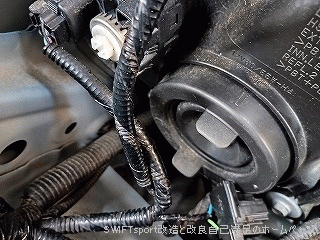

・助手席側のハロゲンバルブの交換ができました。

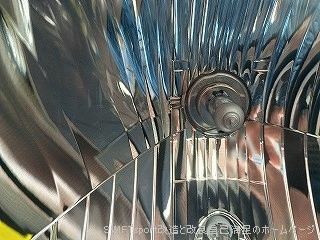

・反射板にバルブの青色が映っています。

【ハロゲンバルブ(運転席側)交換】

・運転席側のハロゲンバルブを交換します。

　交換方法は、助手席側と同じです。

・運転席側のハロゲンバルブを交換できました。

【光軸合わせ】

・エンジンを始動します。

・ライトスイッチを「AUTO」から「前照灯」に切り替えます。

・光軸を確認します。

　私の場合は、光軸調整しなくても良い状態でした。

　光軸合わせをする方は、次の手順です。

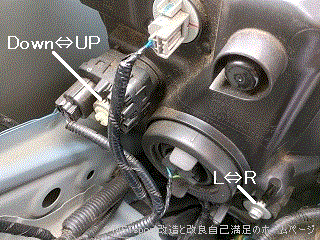

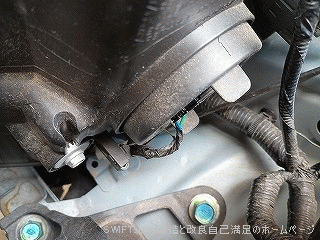

・助手席側のヘッドライトASSYの後側です。

　運転席側は配置が逆になります。

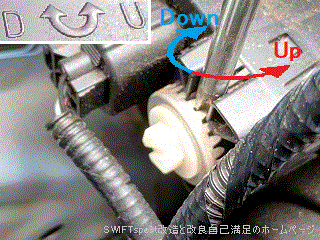

・助手席側の上下の光軸調整します。

　＋ドライバーを差し込みます。

　ヘッドライトASSYの上部に調整する方向の表示があります。

　時計回しでDown(下)、反時計回しでUp(上)になります。

　運転席側も調整方法は同じです。

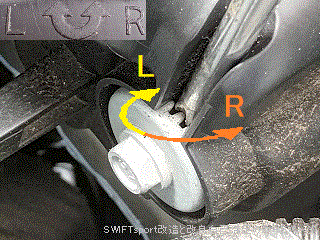

・助手席側の左右の光軸調整します。

　＋ドライバーを差し込みます。

　ヘッドライトASSYの上部に調整する方向の表示があります。

　時計回しでLeft(左)、反時計回しでRight(右)になります。

　運転席側も調整方法は同じです。

・ヘッドライトスイッチを「AUTO」にします。

　これで光軸調整は終わりです。

・エンジンを停止します。

【ボンネット】

・ボンネットを閉めます。

【比較】

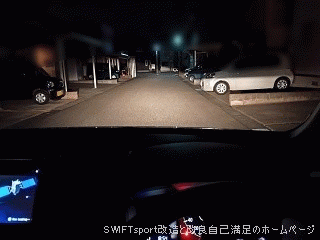

・交換前の純正ハロゲンバルブです。

　暗く感じます。

・交換したハロゲンバルブです。

　発光色が白っぽくなりました。

・交換前の純正ハロゲンバルブです。

　写真だと明るく見えますが、目で見ると暗いです。

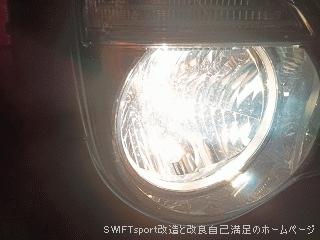

・交換後のハロゲンバルブです。

　純正と比べると発光色が白に変わりました。

　私はこちらの方が見やすいです。

　ただ、純正より明るくなったとは思えないです。
