| ■準備 |
 |
【準備】
・車を平らな所に停めます。 |
 |
・電動パーキングブレーキスイッチを引いて、パーキングブレーキを掛けます。 |
 |
・エンジンは必ず停止してください。 |
|
|
| ■ワイパーブレード取外 |
 |
【交換前】

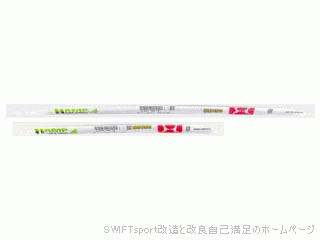

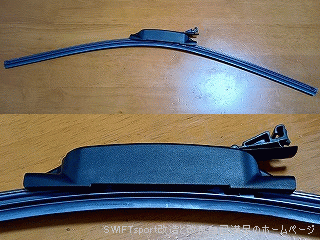

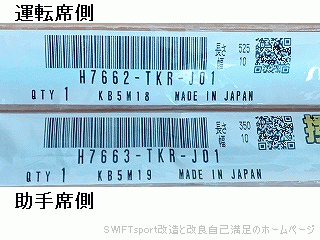

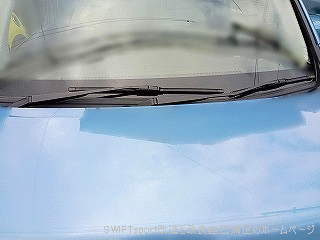

・替えゴム(ブレードラバー)交換前の状態です。
運転席側のゴムの長さは525mmです。
助手席側のゴムの長さは350mmです。
替えゴム(ブレードラバー)の長さが長い方が運転席側になります。 |
 |
●運転席側
【運転席側ワイパーブレード取外】
・運転席側のワイパーアームを起こします。

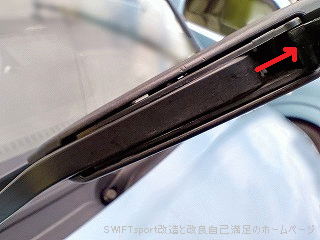

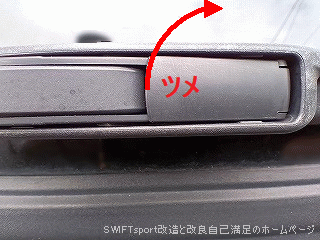

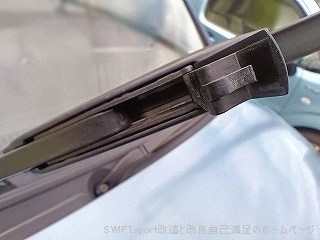

・運転席側のワイパーブレード中央に、ワイパーアームとワイパーブレードを固定しているツメ(クリップ)があります。
このツメ(クリップ)を中央から持ち上げて、反対側へ移動します。 |
 |

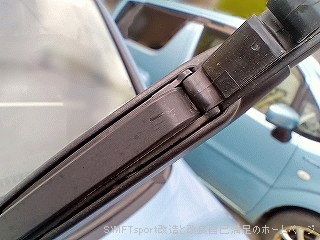

・ツメ(クリップ)を移動させた状態です。 |
 |
・ワイパーブレード中央を掴んで、ワイパーアームと平行にワイパーブレードを移動させます。
・ワイパーアームの先端は、U字型のフックの形状をしています。
ワイパーブレードのツメ(クリップ)とワイパーアームが付いたら、ワイパーブレードをワイパーアームの内側へ移動させると、ワイパーブレードが外れます。 |
 |

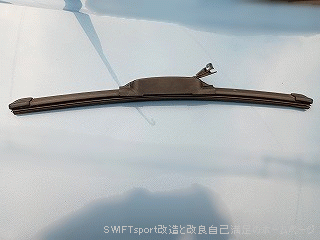

・運転席側のワイパーブレードが外れました。 |
 |

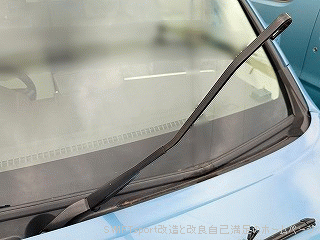

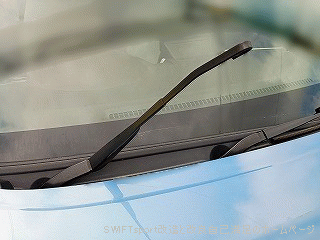

・運転席側のワイパーブレードが外れた状態のワイパーアームです。 |
|
●助手席側
【助手席側ワイパーブレード取外】
・助手席側のワイパーアームを起こします。
・助手席側のワイパーブレード中央に、ワイパーアームとワイパーブレードを固定しているツメ(クリップ)があります。
このツメ(クリップ)を中央から持ち上げて、反対側へ移動します。 |
 |
・ツメ(クリップ)を移動させた状態です。 |
 |
・ワイパーブレード中央を掴んで、ワイパーアームと平行にワイパーブレードを移動させます。
・ワイパーアームの先端は、U字型のフックの形状をしています。
ワイパーブレードのツメ(クリップ)とワイパーアームが付いたら、ワイパーブレードをワイパーアームの内側へ移動させると、ワイパーブレードが外れます。 |
 |
・助手席側のワイパーブレードが外れました。 |
 |
・助手席側のワイパーブレードが外れた状態のワイパーアームです。 |
| |
|
| ■運転席側：ブレードラバー取外 |
 |
【キャップ(上側)取外】

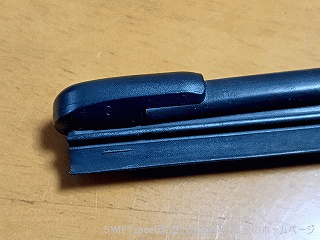

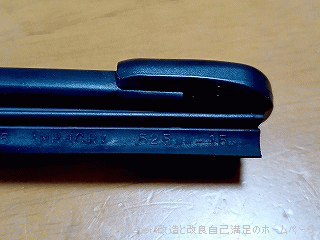

・ワイパーブレード上側の先端にキャップが付いています。
・キャップを外側(写真は右側)へ引っ張ります。 |
 |

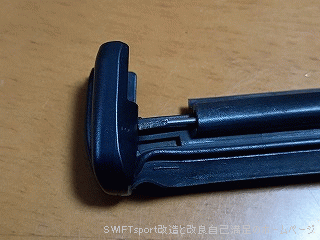

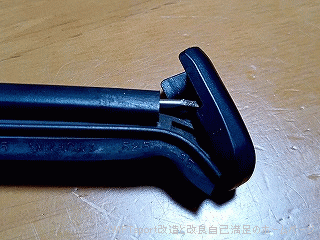

・カバーからキャップが外れると写真の状態になります。 |
 |

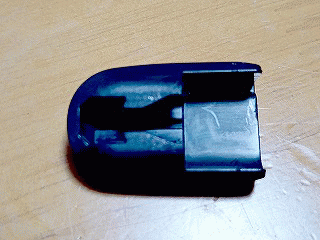

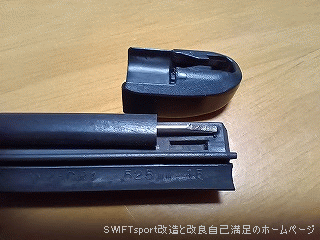

・キャップはツメでブレードラバーのロック穴(長方形の窪み)に固定しています。
さらに力を入れて引っ張ると、ブレードラバーのロック穴(長方形の窪み)からキャップが外れます。 |
 |

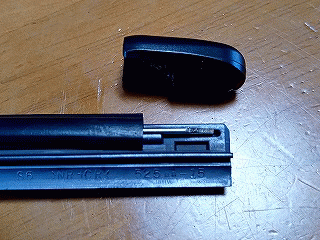

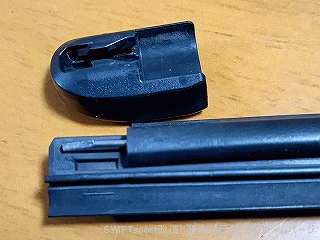

・ブレードラバーのロック穴(長方形の窪み)からキャップが外れました。 |
 |
【キャップ(下側)取外】
・ワイパーブレード下側の先端にキャップが付いています。
・キャップを外側(写真は左側)へ引っ張ります。 |
 |
・カバーからキャップが外れると写真の状態になります。 |
|
・キャップはツメでブレードラバーのロック穴(長方形の窪み)に固定しています。
さらに力を入れて引っ張ると、ブレードラバーのロック穴(長方形の窪み)からキャップが外れます。 |
 |

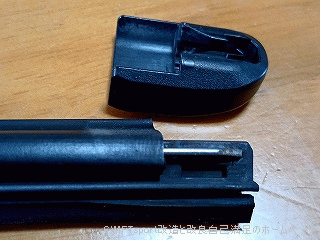

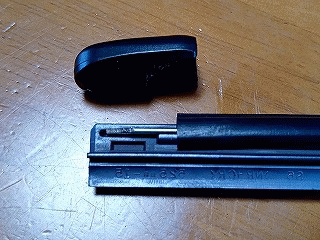

・ブレードラバーのロック穴(長方形の窪み)からキャップが外れました。 |
 |

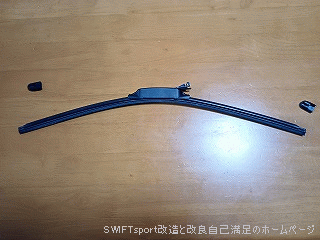

・両方のキャップが外れた状態です。 |
 |
【カバー(上側)取外】
・カバー(上側)は、リテーナー(金属の部品2本)が外れないようにするため、ブレードラバーの上部に取付けられています。 |
 |

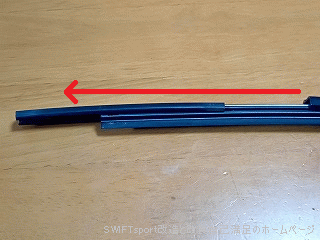

・カバー(上側)をブレードラバーからスライドさせて取外します。 |
 |
・カバー(上側)が外れました。 |
 |
【カバー(下側)取外】
・カバー(下側)は、リテーナー(金属の部品2本)が外れないようにするため、ブレードラバーの上部に取付けられています。 |
 |

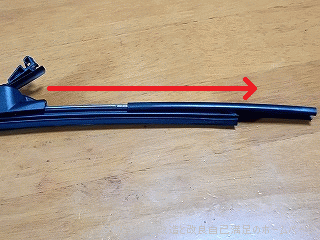

・カバー(下側)をブレードラバーからスライドさせて取外します。 |
 |

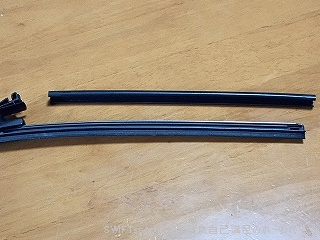

・両方のカバーが外れた状態です。 |
 |
【ブレードラバー取外】
・ワイパーブレード本体下側に、ブレードラバーを固定しているツメがあります。
ブレードラバー中央のロック穴を見ると、スロープになっています。

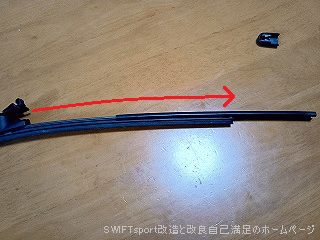

このスロープになっている方に、ブレードラバーを力を入れて引っ張ると、ブレードラバーが外れます。 |
 |

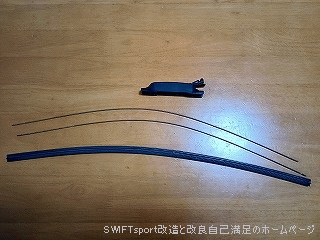

・ブレードラバーが外れました。 |
 |
【リテーナー取外】

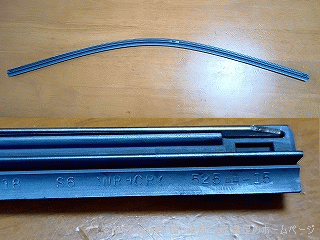

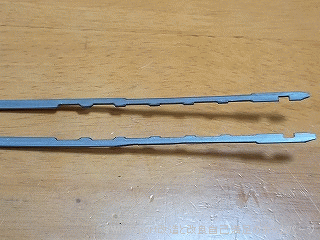

・リテーナーは、ブレードラバー左右に取付けられているステンレスの薄い湾曲した部品です。
ブレードラバーからリテーナー(2本)を取外します。 |
| |
|
| ■運転席側：ブレードラバー取付 |
|
【リテーナー取付】

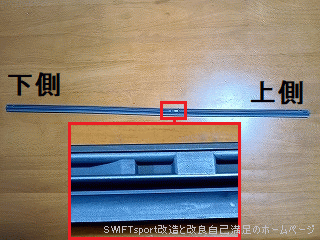

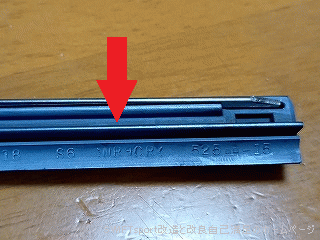

・新しい替えゴム(ブレードラバー)の向きを確認します。
替えゴム(ブレードラバー)中央のロック穴の形状を確認します。 |
 |

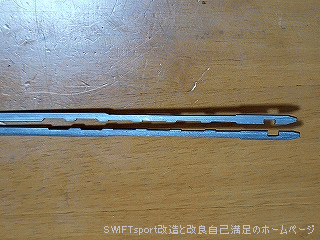

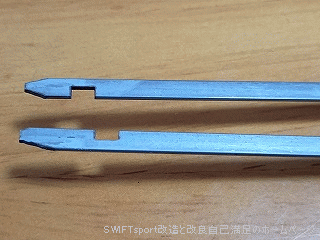

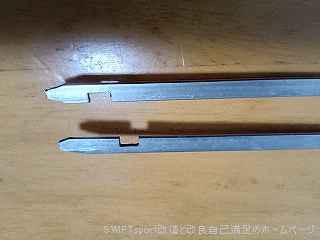

・リテーナー上側の状態です。
写真を撮る関係で取付する向きが違います。 |
 |
・リテーナー下側の状態です。
こちらも写真を撮る関係で取付する向きが違います。 |
 |
・リテーナーのカギの部分と、替えゴム(ブレードラバー)のカギが入る部分を合わせて、リテーナーを取付します。 |
 |
【ワイパーブレード本体取付】

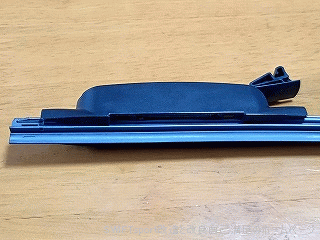

・ワイパーブレード本体の向きを確認します。
ツメ(クリップ)がある方が上側です。 |
 |

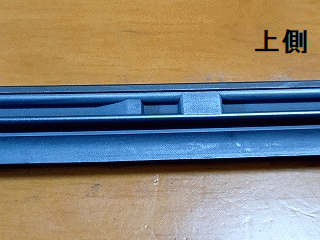

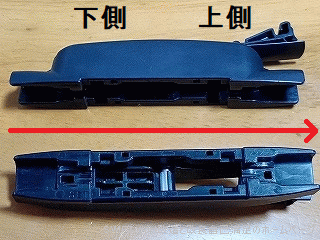

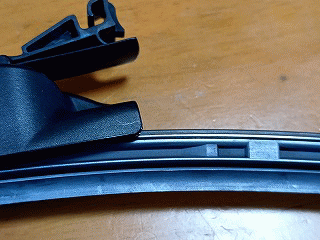

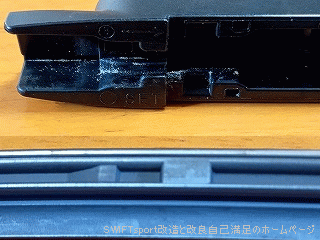

・ワイパーブレード本体下部のツメの部分です。
挿入方向の矢印と替えゴム(ブレードラバー)中央のロック穴を固定するツメです。 |
 |
・替えゴム(ブレードラバー)中央のロック穴のスロープの向きを確認します。 |
 |

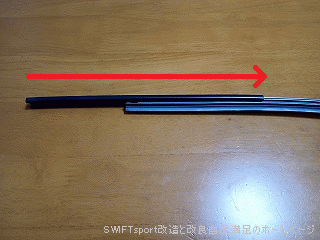

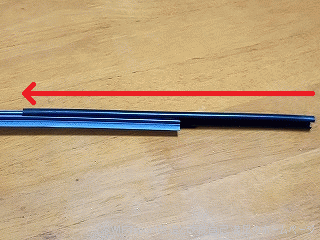

・替えゴム(ブレードラバー)の溝に、ロック穴のスロープ側からワイパーブレード本体をスライドして取付します。 |
 |
・スライドしている途中です。 |
 |
|
 |
|
 |
・ワイパーブレード本体のツメが、替えゴム(ブレードラバー)中央のスロープを乗り越える時、少し力が必要です。 |
 |

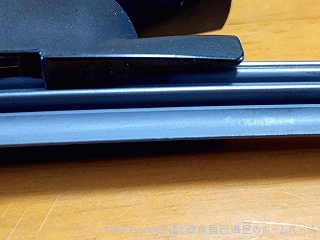

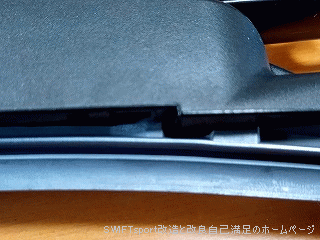

・替えゴム(ブレードラバー)中央のロック穴と、ワイパーブレード本体(下側)のツメが固定された状態です。 |
 |

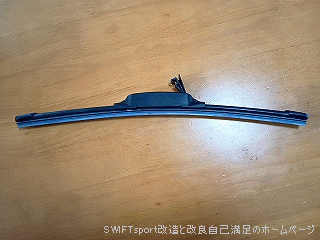

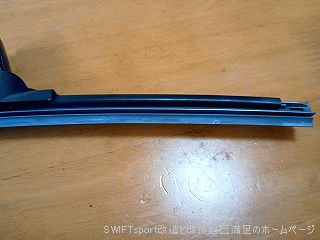

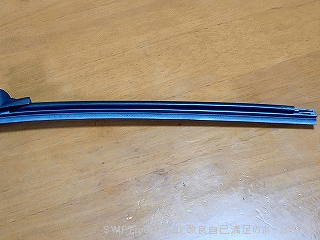

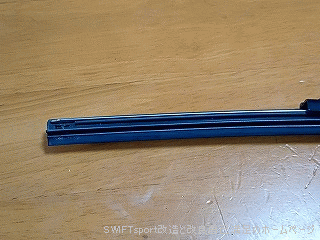

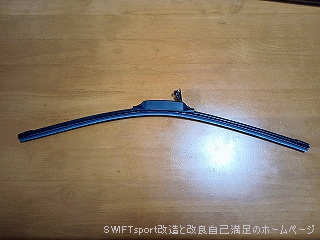

・ワイパーブレード本体に替えゴム(ブレードラバー)を取付した状態です。 |
 |
【カバー(上側)取付】

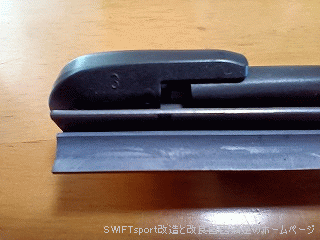

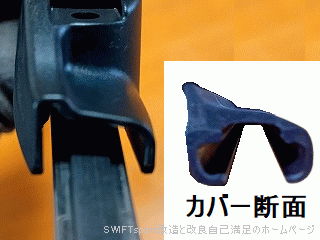

・カバー(上側)の形状とワイパーブレード本体の形状を確認します。 |
 |

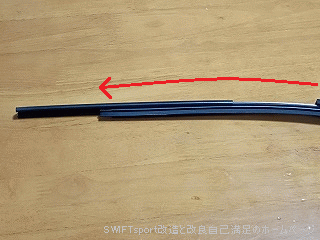

・替えゴム(ブレードラバー)の溝に、カバー(上側)を差し込みます。 |
 |

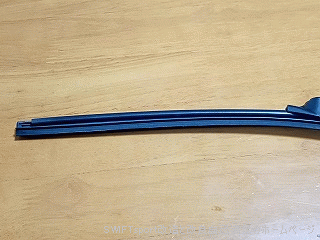

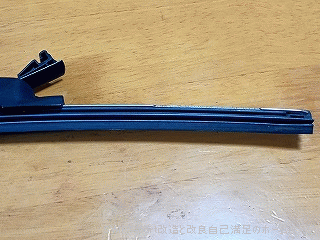

・カバー(上側)を差し込んだ状態です。 |
|
【キャップ(上側)取付】
・キャップのツメでブレードラバーのロック穴(長方形の窪み)に固定します。
ブレードラバーのロック穴(長方形の窪み)からキャップのツメが入ると固定されます。 |
 |

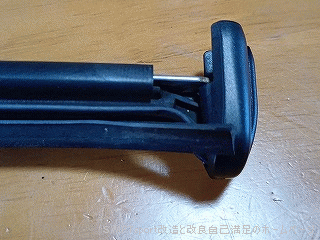

・キャップ(上側)を差し込んで押し込みます。 |
|

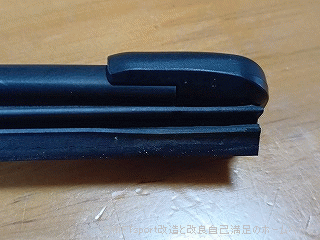

・キャップ(上側)を取付できました。 |
 |
【カバー(下側)取付】
・カバー(下側)の形状とワイパーブレード本体の形状を確認します。
・替えゴム(ブレードラバー)の溝に、カバー(下側)を差し込みます。 |
 |

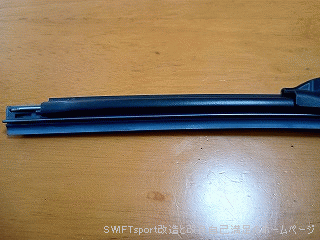

・カバー(下側)を差し込んだ状態です。 |
|
・キャップのツメでブレードラバーのロック穴(長方形の窪み)に固定します。
替えゴム(ブレードラバー)のロック穴(長方形の窪み)から、キャップのツメが入ると固定されます。 |
 |
・キャップ(下側)を差し込んで押し込みます。 |
 |

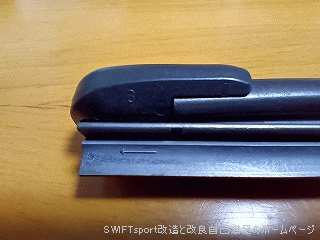

・キャップ(下側)を取付できました。 |
 |
【運転席側交換完了】

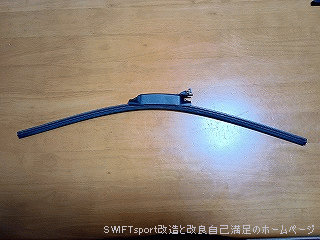

・替えゴム(ブレードラバー)の運転席側の交換完了です。 |
| |
|
| ■助手席側：ブレードラバー取外 |
 |
【キャップ(上側)取外】

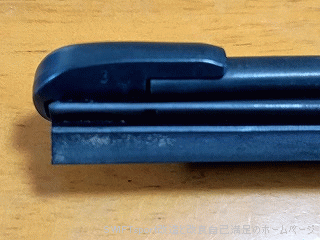

・ワイパーブレード上側の先端にキャップが付いています。
・キャップを外側(写真は右側)へ引っ張ります。 |
 |

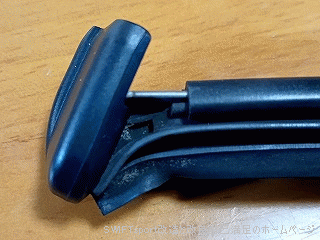

・カバーからキャップが外れると写真の状態になります。 |
|
・キャップはツメでブレードラバーのロック穴(長方形の窪み)に固定しています。
さらに力を入れて引っ張ると、ブレードラバーのロック穴(長方形の窪み)からキャップが外れます。 |
 |

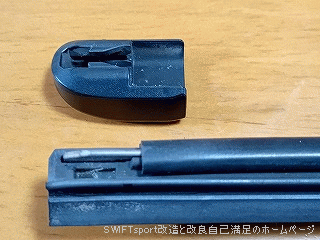

・ブレードラバーのロック穴(長方形の窪み)からキャップが外れました。 |
 |
【カバー(上側)取外】
・カバー(上側)は、リテーナーが外れないようにするため、ブレードラバーの上部に取付けられています。
・カバー(上側)をブレードラバーからスライドさせて取外します。 |
 |
・カバー(上側)が外れました。 |
 |
【カバー(下側)取外】
・カバー(下側)は、リテーナーが外れないようにするため、ブレードラバーの上部に取付けられています。 |
 |
・カバーからキャップが外れると写真の状態になります。 |
|
・キャップはツメでブレードラバーのロック穴(長方形の窪み)に固定しています。
さらに力を入れて引っ張ると、ブレードラバーのロック穴(長方形の窪み)からキャップが外れます。 |
 |
・ブレードラバーのロック穴(長方形の窪み)からキャップが外れました。 |
 |
【カバー(下側)取外】
・カバー(下側)は、リテーナー(金属の部品2本)が外れないようにするため、ブレードラバーの上部に取付けられています。 |
 |
・カバー(下側)をブレードラバーからスライドさせて取外します。 |
 |
・両方のカバーが外れた状態です。 |
|
【ブレードラバー取外】
・ワイパーブレード本体下側に、ブレードラバーを固定しているツメがあります。
ブレードラバー中央のロック穴を見ると、スロープになっています。
このスロープになっている方に、ブレードラバーを力を入れて引っ張ると、ブレードラバーが外れます。 |
|

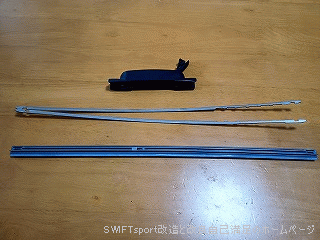

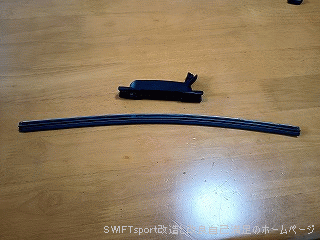

・ブレードラバーが外れました。 |
 |
【リテーナー取外】
・リテーナーは、ブレードラバー左右に取付けられているステンレスの薄い湾曲した部品です。
ブレードラバーからリテーナー(2本)を取外します。 |
| |
|
| ■助手席側：ブレードラバー取付 |
|
【リテーナー取付】
・新しい替えゴム(ブレードラバー)の向きを確認します。
替えゴム(ブレードラバー)中央のロック穴の形状を確認します。 |
 |
・リテーナー上側の状態です。
写真を撮る関係で取付する向きが違います。 写真を撮る関係で取付する向きが違います。 |
 |
・リテーナー下側の状態です。
こちらも写真を撮る関係で取付する向きが違います。
・リテーナーのカギの部分と、替えゴム(ブレードラバー)のカギが入る部分を合わせて、リテーナーを取付します。 |
 |
【ワイパーブレード本体取付】
・ワイパーブレード本体の向きを確認します。
ツメ(クリップ)がある方が上側です。
・ワイパーブレード本体下部のツメの部分です。
挿入方向の矢印と替えゴム(ブレードラバー)中央のロック穴を固定するツメです。
|
 |
・スライドしている途中です。 |
|

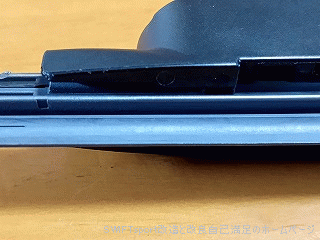

・替えゴム(ブレードラバー)中央のロック穴と、ワイパーブレード本体(下側)のツメが固定された状態です。 |
|
【カバー(上側)取付】
・カバー(上側)の形状とワイパーブレード本体の形状を確認します。 |
|
・替えゴム(ブレードラバー)の溝に、カバー(上側)を差し込みます。 |
 |
・カバー(上側)を差し込んだ状態です。 |
|
【キャップ(上側)取付】
・キャップ(上側)のツメでブレードラバーのロック穴(長方形の窪み)に固定します。
ブレードラバーのロック穴(長方形の窪み)からキャップツメが入ると固定されます。 |
 |
・キャップ(上側)を差し込んで押し込みます。

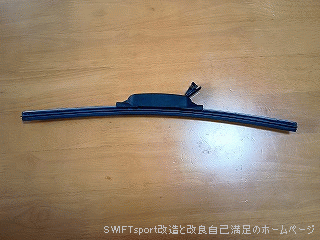

・キャップ(上側)を取付できました。 |
 |
【カバー(下側)取付】
・カバー(下側)の形状とワイパーブレード本体の形状を確認します。 |
|
・キャップのツメでブレードラバーのロック穴(長方形の窪み)に固定します。
ブレードラバーのロック穴(長方形の窪み)からキャップツメが入ると固定されます。 |
 |

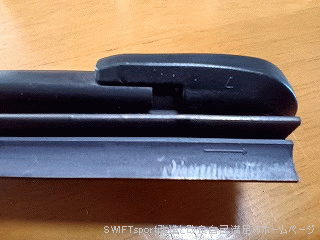

・キャップ(下側)を取付できました。 |
 |
【助手席側交換完了】
・替えゴム(ブレードラバー)の助手席側の交換完了です。 |
| |
|
| ■ワイパーブレード取付 |
|
【ワイパーブレード取付】
●助手席側
・助手席側のワイパーアームです。 |
 |
・ワイパーアームのU字フックにワイパーブレードを通します。
・ワイパーブレードを上の方へスライドさせます。
U字フックがワイパーブレードの下側に移動します。 |
 |

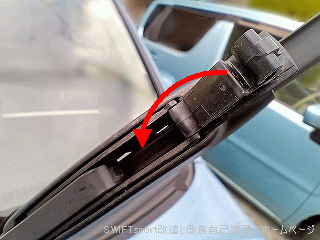

・ワイパーブレード上部のツメ(クリップ)を、ワイパーアームの方に移動します。
・ツメ(クリップ)を押し込んで、ワイパーアームが動かないようにロックします。
・助手席側のワイパーアームを通常の状態に倒します。 |
|
●運転席側
・運転席側のワイパーアームです。 |
 |
・ワイパーアームのU字フックにワイパーブレードを通します。
・ワイパーブレードを上の方へスライドさせます。
U字フックがワイパーブレードの下側に移動します。 |
 |
・ワイパーブレード上部のツメ(クリップ)を、ワイパーアームの方に移動します。
・ツメ(クリップ)を押し込んで、ワイパーアームが動かないようにロックします。
・運転席側のワイパーアームを通常の状態に倒します。 |
|
【交換作業終了】
・これで運転席側と助手席側の替えゴム(ブレードラバー)の交換作業は完了です。 |
| |
|
| ■ワイパーブレード処分方法 |
 |
【ワイパーブレード処分方法】
・一番良い方法は、購入したお店に設置されているゴミ箱に処分できればいいですが、ネットで購入した場合は自分で処分しなければなりません。
ワイパーブレードの処分方法は、お住まいの地域の自治体のゴミの捨て方のルールで処分します。
自治体によって処分方法が違うので、必ず確認してください。
私の住んでいる自治体では、ワイパーは「燃やさないゴミ(不燃ゴミ)」で、指定のごみ袋に入らない場合は「粗大ごみ」になります。
今回の場合は、ワイパーゴム(ブレードラバー)だけなので「可燃ゴミ」か、地域によっては「燃やさないゴミ(不燃ゴミ)」になります。 |
| |
|
| ★紹介動画 |
 |
・左の動画はYouTubeで公開しています。
このページをまとめています。
写真や文字で説明できない部分を動画にして紹介しています。
 SWIFTsport改造と改良自己満足のホームページ
この動画は、
無断転用(動画サイト、ホームページ、ブログ、SNSなど [※許可済みのページを除く])
および 複製/編集を禁止しています。
音が出ます。再生前に音量を小さくしてから調整してください。
音声は「VOICEVOX」の読み上げソフトを使用しています。
多少、イントネーションとアクセントが違う部分があります。
※利用規約に書いているので表示します。
VOICEVOX 使用キャラクター：春日部つむぎ
→ こちら |
Copyright(C) ty_plus5638 All Rights Reserved.
注意！

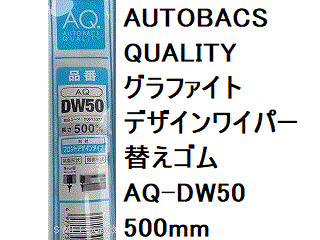

関連：AUTOBACS QUALITY グラファイトデザインワイパー替えゴム
