| ★施工 |
|
 施工時の注意点
・整備資格を持たずに施工する場合や、このページを見て施工/使用した場合は、自己責任でお願いします。
・部品名はサービスマニュアルに書いてある名称です。
・必ず部品を触る前や施工前に、体の静電気を車体以外の金属に触れて放電してください。
・野外で作業する場合、風の強い日は作業をしないでください。
・作業中は火気厳禁です。
・作業は必ず平らな所で作業してください。
・サイド(パーキング)ブレーキをかけ、車輌が動かないことを確認してください。 |
| ■準備 |
 |
【作業スペース】
・広く平らな所に車を停めます。 |
 |
【サイド(パーキング)ブレーキ】
・サイド(パーキング)ブレーキのレバーをしっかりと引いてください。
 関連：CUSCO スピンターンノブ シルバー[220-014-AA]
→ こちら
YouTubeで動画を公開しています。 |
|
 関連：サイドブレーキブーツカバー(選べるステッチカラー)
→ こちら
YouTubeで動画公開中です。
|
 |
【エンジン停止確認】
・事故防止のため、エンジンは必ず停止してください。 |
|
|
| ■グローブボックス取外 |
 |
【フロントドア開】
・助手席側のフロントドアを開けます。 |
 |
【非常信号灯取外】
・社外品の非常信号灯を取付している方は、グローブボックスの取外しに邪魔になるので取外します。
 関連：エーモン 非常信号灯 (ZC33S)
→ こちら |
 |
【グローブボックス取外】

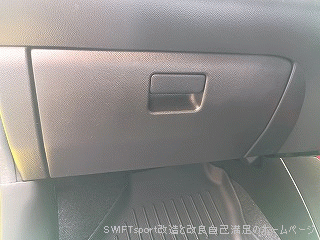

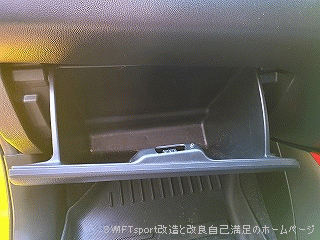

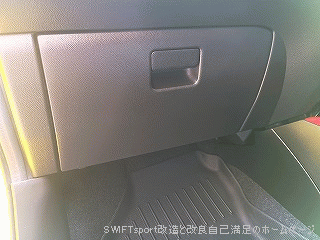

・グローブボックスの取手レバーを手前に引いて、グローブボックスを開けます。 |
 |

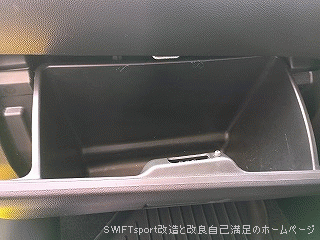

・グローブボックス内に入っている物を取り出します。 |
 |
・グローブボックスの上部左右に、グローブボックスが外れないようにするゴムのパーツがあります。

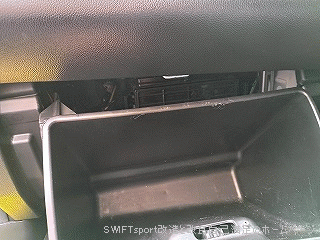

このゴムの部分をかわしてグローブボックスを手前に倒します。 |
 |

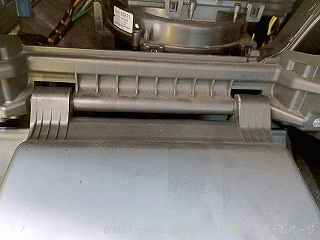

・グローブボックスは倒した状態でもいいですが、取外す方はグローブボックス下側のツメ2ヵ所を、インストルメントパネルから抜き取ります。 |
|
|
| ■エアコンフィルター取出 |
 |
【エアコンフィルターの位置】

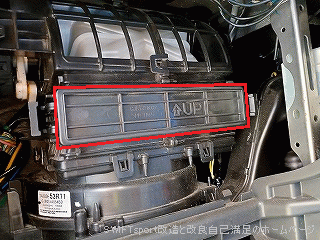

・エアコンフィルターの取付けられている場所は、赤く囲った部分にあります。 |
 |
【フィルターホルダー取外】
・フィルターホルダーの両脇にあるツメを内側に動かすと、フィルターホルダーが取外しできます。 |
 |

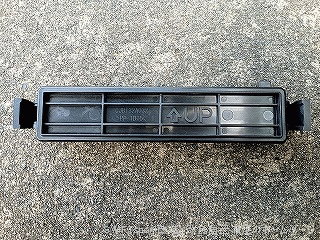

・フィルターホルダーを取外しました。 |
 |
【エアコンフィルター取外】

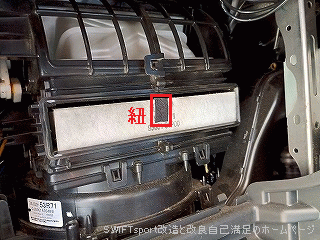

・フィルターホルダーを取外すと、白いエアコンフィルターが見えます。
エアコンフィルターの上側中央に取出用の紐があります。
純正品は黒い紐です。
紐を手前に引っ張ります。 |
 |

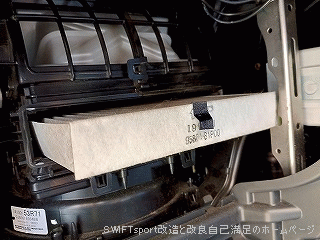

・エアコンフィルターを取り出ししている途中です。 |
 |

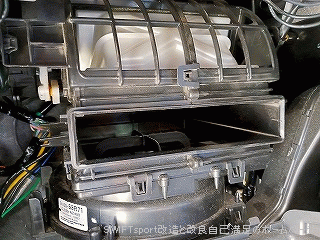

・エアコンフィルターを取外した状態です。 |
 |

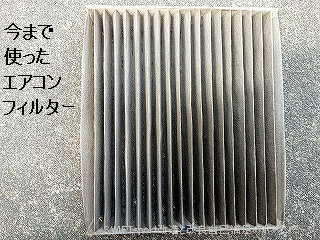

・取出したエアコンフィルターです。
かなり汚れています。 |
|
|
| ■エアコンフィルター取付 |
 |
【エアコンフィルター取付】

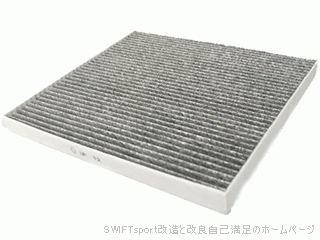

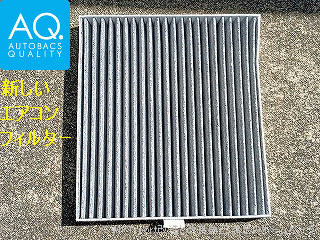

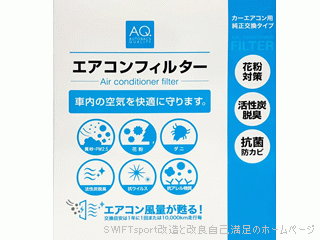

・新しいエアコンフィルターを準備します。 |
 |

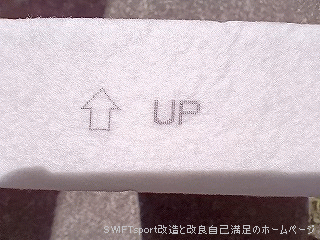

・エアコンフィルターの取出用の紐が付いている面に、「⇧UP」の表示を確認します。
矢印の方向が上側になる面を確認します。 |
 |

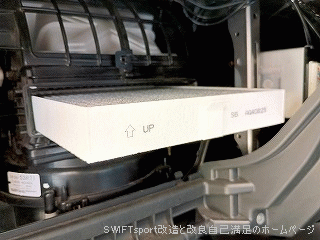

・インテークケースにエアコンフィルターを差し込みます。 |
 |

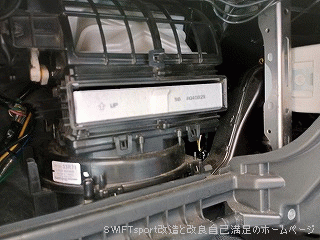

・エアコンフィルターを奥まで差し込みします。 |
 |
【フィルターホルダー取付】

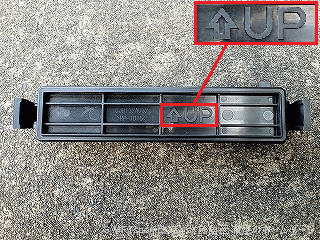

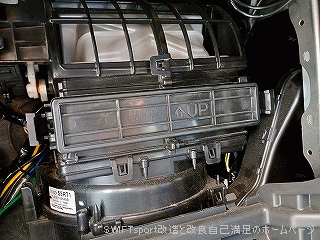

・フィルターホルダーの上側を確認します。
フィルターホルダー中央に「⇧UP」の表示があります。 |
 |

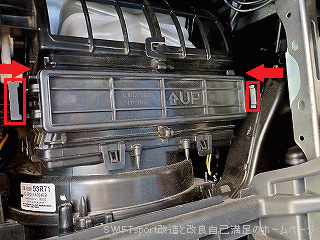

・インテークケースにフィルターホルダーを取付します。
フィルターホルダーの両端を押して、ツメが固定されることを確認します。 |
|
|
| ■グローブボックス取付 |
|
【グローブボックス取付】
・グローブボックスを外した方は、グローブボックス下側のツメ2ヵ所を、インストルメントパネルに差し込みます。 |
 |
・グローブボックスの上部を力を入れて一気に押し込みます。
この時、手を挿まないよう注意してください。
|
 |
・グローブボックス内に入っていた物を入れます。 |
 |
・グローブボックスを閉じます。 |
|
【非常信号灯取付】
・社外品の非常信号灯を使用している方は、所定の位置に取付します。
関連：エーモン 非常信号灯 (ZC33S)
→ こちら |
|
|
| ■メンテナンス |
 |
【メンテナンスラベル】

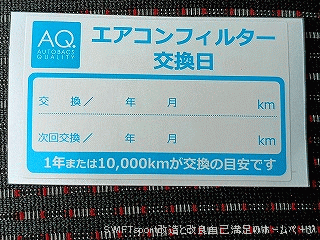

・付属品に「メンテナンスラベル」が入っています。
交換した年月日と走行距離、次回交換の年月日と走行距離を記入します。
エアコンフィルターは、1年または、10,000km走行が交換の目安です。
また、汚れやすい地域、エアコンの吹き出し風量が極端に減少、ガラスが曇りやすくなるときは短いスパンで交換になる場合もあります。
・メンテナンスラベルの貼付場所は、グローブボックスの横面、フロントドアのインストルメントパネルで隠れる部分、インテークケース下のブロワーファンなどに貼付けします。 |
|
|
| ■取付完了 |
|
【フロントドア閉】
・助手席側のフロントドアを閉めます。
【取付完了】
・取付完了です。 |
|
|
| ★紹介動画 |
 |
・動画はYouTubeで公開しています。
このページをまとめています。
写真や文字で説明できない部分を動画にして紹介しています。
 SWIFTsport改造と改良自己満足のホームページ
この動画は、
無断転用(動画サイト、ホームページ、ブログ、SNSなど [※許可済みのページを除く])
および 複製/編集を禁止しています。
音が出ます。再生前に音量を小さくしてから調整してください。
音声は「VOICEVOX」の読み上げソフトを使用しています。
多少、イントネーションとアクセントが違う部分があります。
※利用規約に書いているので表示します。
VOICEVOX 使用キャラクター：春日部つむぎ
→ こちら |
