【特徴】※津ミルクネット販売ページとホームページより

・樹脂剥き出しのサイドブレーキをカラーステッチでカスタマイズ。

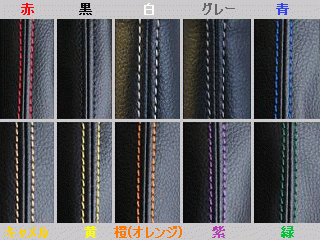

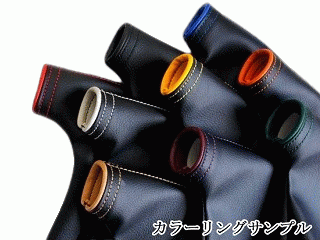

・10色よりお選び頂けます。(赤・黒・白・グレー・青・黄・橙・キャメル・紫・緑)

＊抗菌性　当商品の表面には銀イオン系の抗菌処理をしています。

＊難燃性　当商品は自動車用内装材難燃性合格PVCレザーを使用しています。

　※私は　ステッチカラー：赤　リングカラー：黒　で注文しました。

【詳細】※津ミルクネット販売ページとホームページより

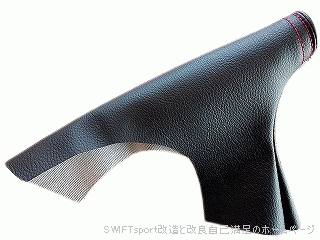

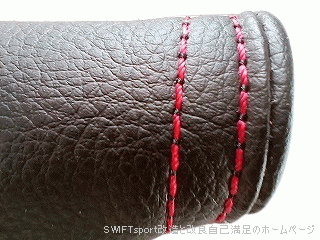

　私は　ステッチカラー：赤　リングカラー：黒　で注文しました。

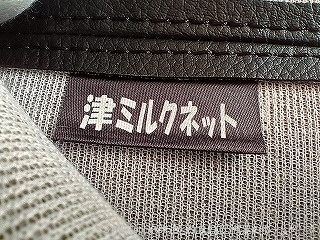

　裏側に「津ミルクネット」のタグが付いています。

  施工時の注意点

 ・整備資格を持たずに施工する場合や、このページを見て施工/使用した場合は、自己責任でお願いします。

 ・部品名はサービスマニュアルに書いてある名称です。

 ・野外で作業する場合、風の強い日は作業をしないでください。

 ・作業中は火気厳禁です。

 ・作業は必ず平らな所で作業してください。

 ・サイドブレーキをかけ、ギヤを1速またはリバースに入れて、車輌が動かないことを確認してください。

【作業スペース】

・広く平らな所に車を停めます。

【ギヤ】

・クラッチを踏んで、ギヤを1速またはリバースに入れます。

　AT車はパーキングにします。

　関連：momo NERO REVERSE LIFT [SK108]

　→　こちら

　YouTubeで動画を公開しています。

【サイドブレーキ】

・サイドブレーキをしっかりと引いてください。

　関連：CUSCO スピンターンノブ シルバー[220-014-AA]

　→　こちら

　YouTubeで動画を公開しています。

【エンジン停止確認】

・事故防止のため、エンジンは必ず停止してください。

・クラッチペダルから足を放します。

【取付前の状態】

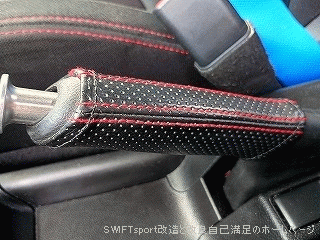

・私の車のサイドブレーキのレバー部分には、SUZUKI純正「本革パーキングブレーキカバー」[9914M-52R00]を取付しています。

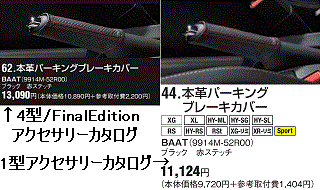

・スイフト/スイフトスポーツ アクセサリーカタログ(1型)[99000-4840T-A30]と、スイフトスポーツ アクセサリーカタログ(4型とFinalEdition)[99000-4840T-S02]です。

　私が購入した価格より最新版との差額が、￥1,966値上がりしています。

・試乗した時にサイドブレーキレバーが安っぽく見えたので、本革パーキングブレーキカバーを購入しました。

　それでもこの部分は気になっていました。

　初めは自作しようと思いましたが、ミシンの調子が悪かったので、今回の商品を購入しました。

・写真はKeiworksの時に自作したサイドブレーキブーツです。

　関連：自作サイドブレーキブーツ

　→　こちら　※Keiworksのページです。

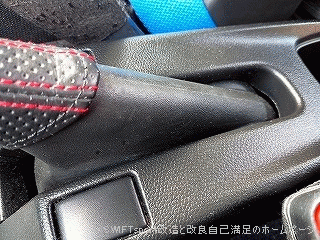

・サイドブレーキブーツカバー取付前の状態です。

【フロアコンソールボックスガーニッシュ取外】

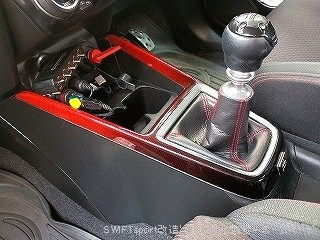

・フロアコンソールボックスガーニッシュ(赤い部品)の周りを、養生テープを貼って、傷防止対策をします。

・フロアコンソールボックスガーニッシュは、12ヵ所のツメでフロアコンソールボックスに固定されています。

　エンジン側から内装剥がしと指先で、フロアコンソールボックスガーニッシュを、真上に取外します。

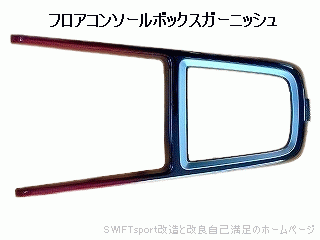

・取外したフロアコンソールボックスガーニッシュです。

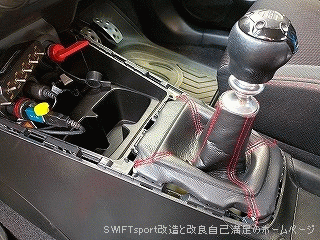

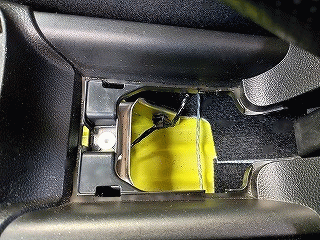

・フロアコンソールボックスガーニッシュを取外した状態です。

【ギヤシフトレバーブーツ(シフトカバー)取外】

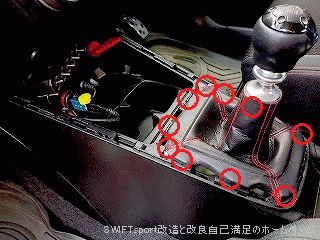

・ギヤシフトレバーブーツは、フロアコンソールボックスにツメ10カ所で固定されています。

　ただはまっているだけなので、簡単に取外しできます。

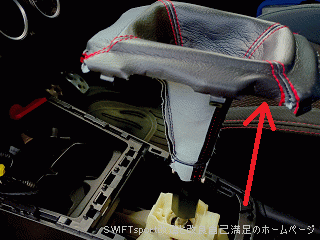

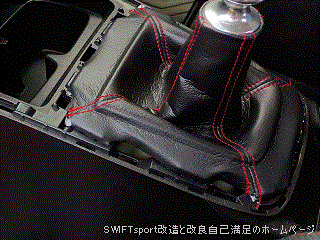

・ギヤシフトレバーブーツを真上に持ち上げて、通常の逆の状態にします。

【カップホルダー取外】

・カップホルダー内にある荷物や飲み物を取出します。

・カップホルダーを内装剥がしと指先で、フロアコンソールボックスから取外します。

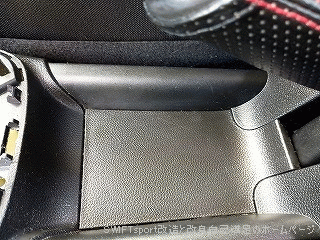

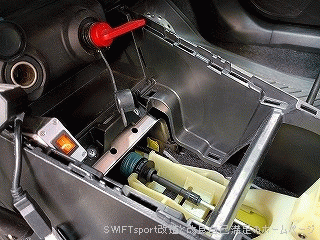

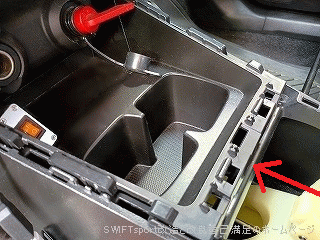

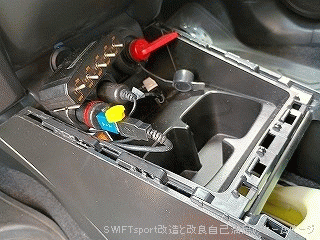

・カップホルダーが外れた状態です。

【フロアコンソールボックス前側固定ネジ取外】

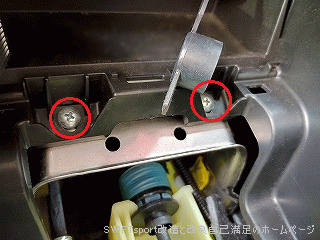

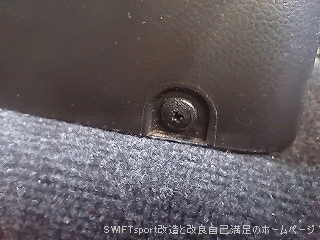

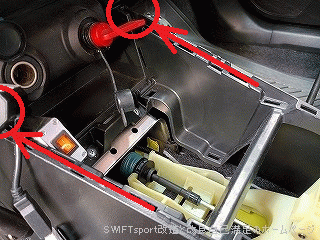

・フロアコンソールボックス前側を固定しているネジ(2本)を、＋ドライバーで取外します。

【コンソールボックスキャップ取外】

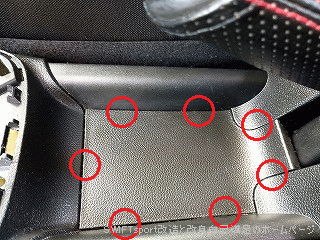

・コンソールボックスキャップは、7ヵ所のツメでフロアコンソールボックスに固定しています。

　ブレーキレバー側を内装剥がしと指先で、フロアコンソールボックスから取外します。

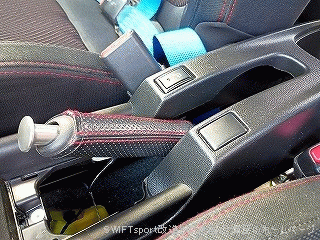

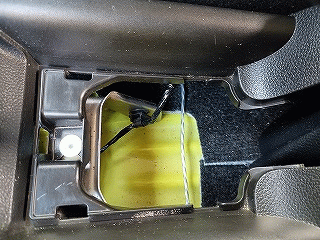

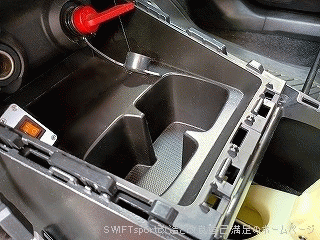

・コンソールボックスキャップが外れた状態です。

　コンソールボックスキャップが外れたこの状態で、サイドブレーキカバーを取付けようと思えば取付できます。

　私は内装やサイドブレーキカバーをキズを付けたくないので、フロアコンソールボックス後側を持ち上げられるところまで取外します。

【フロアコンソールサイドカバー取外(助手席側)】

・フロアコンソールサイドカバー(助手席側)を取外します。

　次の手順で取外します。

・�@　ドア側に引っ張るとプラスチックリベットが外れます。

・�A　エンジン側少し下側(斜めに移動)に、フロアコンソールサイドカバーを動かします。

・フロアコンソールサイドカバー(助手席側)が外れました。

【フロアコンソールサイドカバー取外(運転席側)】

・運転席側も助手席側と同じようにフロアコンソールサイドカバーを取外します。

【プラスチックリベット取外】

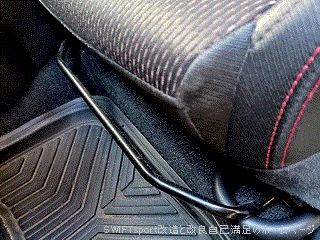

・運転席側と助手席側の座席を前に移動させます。

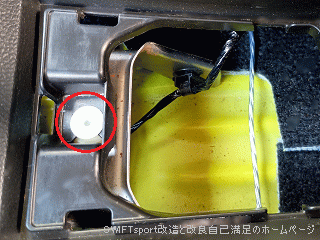

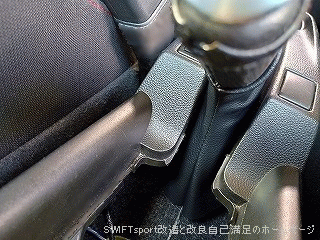

・フロアコンソールボックス後側の左右のプラスチックリベット(グレー)を、＋ドライバーで反時計回しで少し回したら取外します。

【フロアコンソールボックス後側持ち上げ】

・フロアコンソールボックス後側を少し持ち上げます。

　シートヒーターのハーネスが短く、スイッチに接続された状態なので、引っ張り過ぎに注意してください。

・フロアコンソールボックス中央のクリップ(白)は、フロアコンソールボックスを上に持ち上げると、クリップ(白)が外れます。

【サイドブレーキブーツカバー取付】

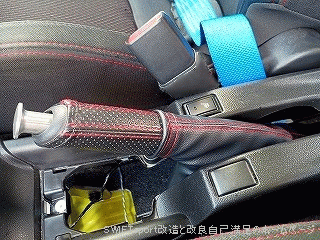

・フロアコンソールボックス後側を、少し持ち上げた状態で作業します。

・サイドブレーキブーツカバーを、サイドブレーキレバーに通します。

・私の車には「本革パーキングブレーキカバー」が付いているため、リング部分がきつめです。

　少しづつ動かします。

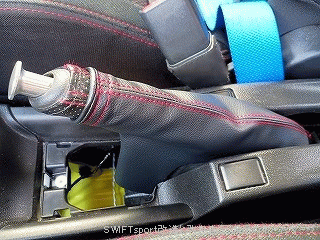

・サイドブレーキブーツカバーが、フロアコンソールボックス内に入るように調整します。

・サイドブレーキブーツカバーのシワが出来たら、前の方に動かしてシワが出ないように調整します。

・サイドブレーキブーツカバーのシワが無くなった状態です。

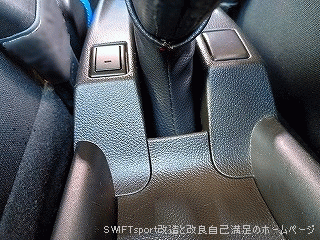

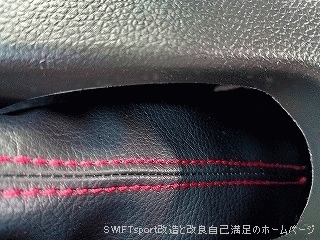

・サイドブレーキブーツカバー後側の隙間に指を入れて、サイドブレーキブーツカバーが入っているか確認します。

【フロアコンソールボックス取付】

・フロアコンソールボックス前側を、先に斜めに差込します。

・フロアコンソールボックスの後側をフロア側に降ろします。

【クリップ取付】

・フロアコンソールボックス中央の穴に、クリップ(白)を押して、フロアコンソールボックス中央を固定します。

【プラスチックリベット取付】

・フロアコンソールボックス後側の左右の穴に、プラスチックリベット(グレー)を差し込みます。

・中央の飛び出ている部分を押すとロックされます。

・運転席側も同じように作業します。

【フロアコンソールボックス前側固定ネジ取付】

・フロアコンソールボックス前側を固定しているネジ(2本)を、＋ドライバーで取付します。

【ドリンクホルダー取付】

・ドリンクホルダーの前側のツメを、フロアコンソールボックスに差し込みます。

・ドリンクホルダーの後側のツメを、フロアコンソールボックスに押し込みます。

【コンソールボックスキャップ取付】

・コンソールボックスキャップは、7ヵ所のツメがあります。

　フロアコンソールボックスの取付位置に合わせて、押し込んで固定します。

【フロアコンソールサイドカバー取付(助手席側)】

・フロアコンソールサイドカバーのツメ(7個)を、フロアコンソールボックスのツメ(7個)に合わせて差し込みます。

・フロアコンソールサイドカバーの中心にある、プラスチックリベットの穴の位置を合わせて押し込みます。

【フロアコンソールサイドカバー取付(運転席側)】

・運転席側も助手席側と同じように、フロアコンソールサイドカバーを取付します。

【座席】

・運転席側と助手席側の座席を、元の位置に戻します。

【ギヤシフトレバーブーツ(シフトカバー)取付】

・ギヤシフトレバーブーツのツメ(10カ所)を、フロアコンソールボックスに差し込んで固定します。

【フロアコンソールボックスガーニッシュ取付】

・フロアコンソールボックスガーニッシュ(赤い部品)は、ツメ(12カ所)をフロアコンソールボックスの穴に合わせて押し込んで固定します。

・養生テープを剥がします。

・カップホルダー内から取り出した荷物や飲み物を元に戻します。

【ギヤ戻し】

・ギヤをニュートラルに戻します。

【動作確認】

・動作確認します。

　ブレーキペダルを踏み込みます。

　関連：Beatrush ペダルセット シルバー[S48044PS-AS]

　→　こちら

　YouTubeで動画を公開しています。

・サイドブレーキレバーを上げ下げして、サイドブレーキカバーがフロアコンソールボックスに絡んだりしていないか確認します。

・サイドブレーキレバーを引いてください。

・ブレーキペダルから足を放します。

【取付完了】

・これで取付完了です。

【サイドブレーキブーツカバー(選べるステッチカラー)取付後】

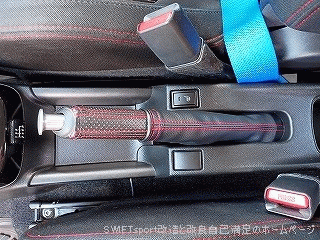

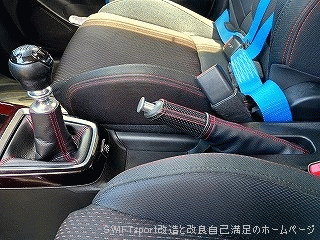

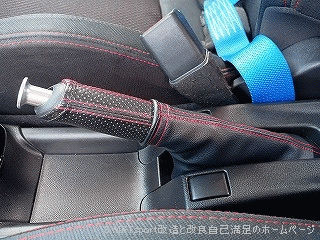

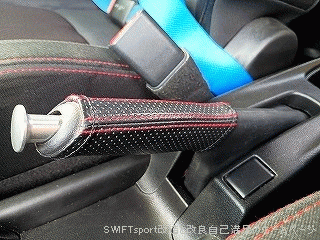

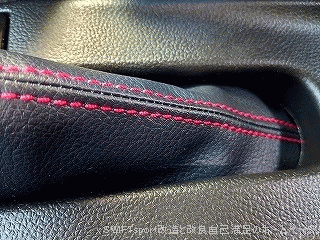

・サイドブレーキブーツカバー(選べるステッチカラー)を、取付した状態です。

・見た目が変わりました。

・専用品なのでフィットしています。

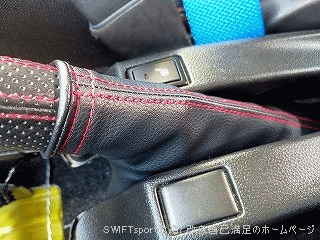

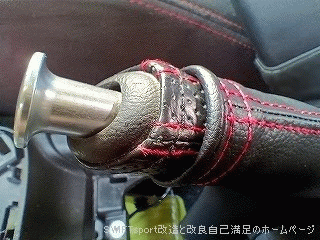

・本革パーキングブレーキカバーとサイドブレーキカバーは、2cm程重なっています。

・全体でバランスが取れたと思います。

・比較です。

　写真上がサイドブレーキカバー取付前で、写真下が取付後です。

【シフトオーナメントガーニッシュ(クローム)の場所】

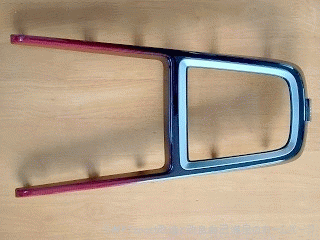

・フロアコンソールボックスガーニッシュのシフターの周りにあるシルバーの部品が、シフトオーナメントガーニッシュ(クローム)です。

　私は納車時からシルバーではなく、カーボン柄か艶消しブラックにしようと思っていました。

　今回、サイドブレーキカバーを取付のついでに作業しました。

　今回はカーボン柄シートを貼付けします。

【シフトオーナメントガーニッシュ(クローム)取外】

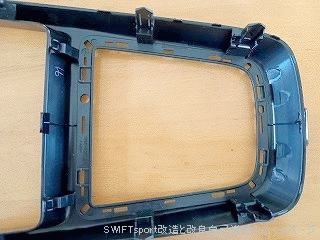

・フロアコンソールボックスガーニッシュを、裏側が見えるようにします。

・フロアコンソールボックスガーニッシュから、シフトオーナメントガーニッシュ(クローム)を取外します。

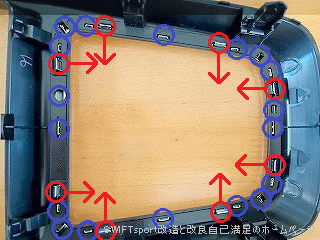

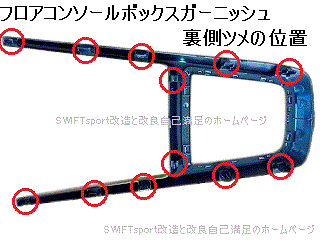

　ツメは26カ所で、固定で使われているツメは8カ所(赤〇)です。

　ツメは8カ所(赤〇)を内側に動かして、押し出すとシフトオーナメントガーニッシュ(クローム)を取外すことができます。

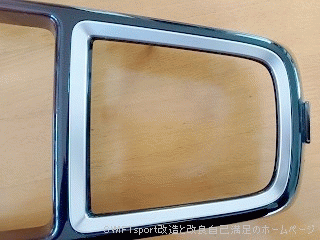

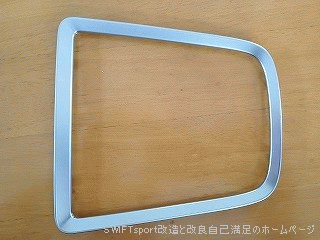

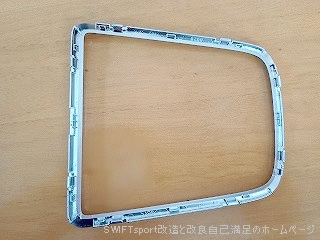

・シフトオーナメントガーニッシュ(クローム)を取外しました。

・シフトオーナメントガーニッシュ(クローム)が外れた状態です。

【カーボンシート貼付】

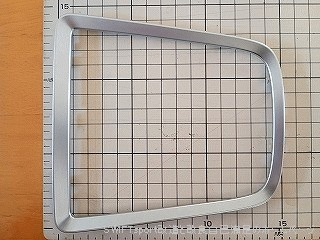

・シフトオーナメントガーニッシュ(クローム)のサイズを確認します。

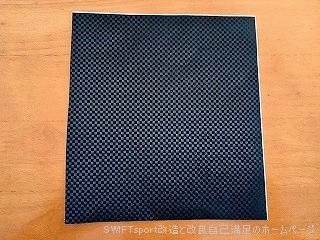

・私は160mmの正方形でカーボンシートをカットしました。

　※必ずご自身でサイズを確認してください。

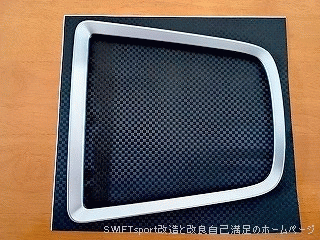

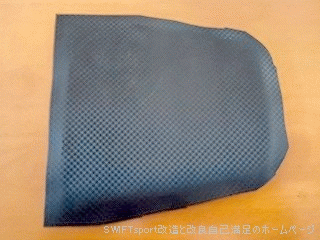

・カーボンシートの上にシフトオーナメントガーニッシュ(クローム)を置いてみました。

　巻き込みの部分があるので、このサイズで大丈夫でした。

・カーボンシートの剥離紙を剥がします。

・カーボンシートの接着面を上して、平らな所に置きます。

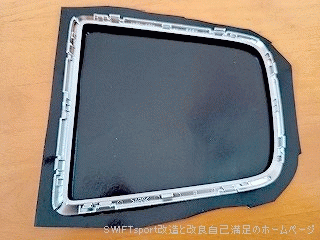

・シフトオーナメントガーニッシュ(クローム)のツメがある方を上に向けて、位置を合わせてカーボンシートに載せます。

・巻き込みの時に不要な部分が多いと、失敗の原因になるので、不要な部分をカットします。

・カーボンシートをカーボン柄が見えるように向きを変えます。

・手袋を手にはめます。

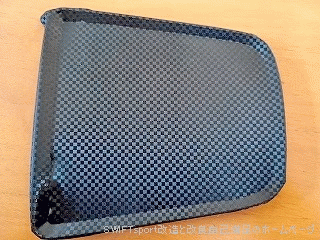

・ヒートガンでカーボンシートに軽く温風を当てます。

・熱いので注意しながら、指でシフトオーナメントガーニッシュ(クローム)の斜めの部分をなぞります。

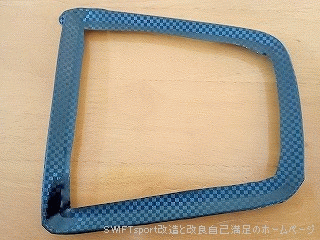

・カーボンシートの真中の不要な部分を切り取ります。

・ヒートガンの温風を当てて、カーボンシートの返し部分が下に下がります。

　シフトオーナメントガーニッシュ(クローム)の中側と外側を、指でなぞって返しを作ります。

・シフトオーナメントガーニッシュ(クローム)を裏返します。

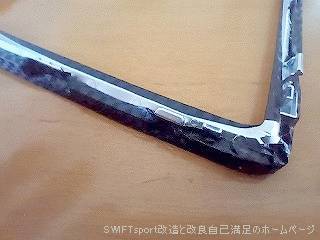

・カーボンシートの巻きこみ部分を織り込みます。

　ツメに重なる部分はカットします。

　カーボンシートを重ねると厚みができて、フロアコンソールボックスガーニッシュにはめ込んだ時に浮いてきます。

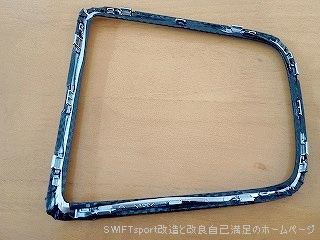

・カーボンシートの巻き込んだ状態です。

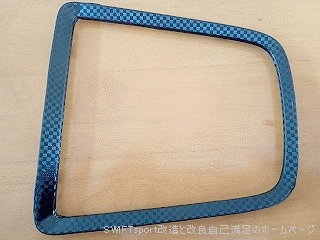

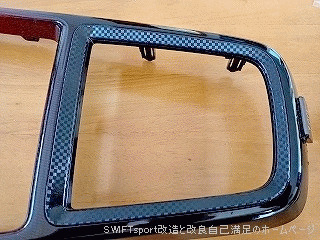

・カーボンシートをシフトオーナメントガーニッシュ(クローム)に貼付けできました。

・見た目が変わります。

【シフトオーナメントガーニッシュ(クローム)取付】

・シフトオーナメントガーニッシュ(クローム)を、フロアコンソールボックスガーニッシュに取付します。

　ツメの位置を合わせて押し込みます。

【フロアコンソールボックスガーニッシュ取付】

・フロアコンソールボックスガーニッシュを、フロアコンソールボックスに取付けます。

　ツメの位置を合わせて押し込みます。

【取付完了】

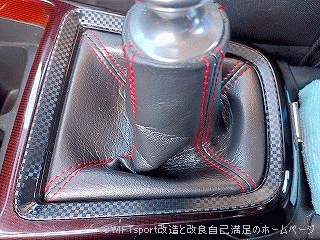

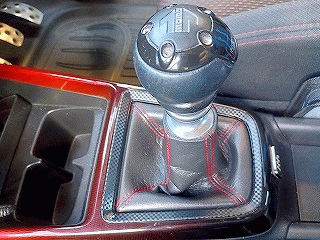

・取付完了です。

　私はカーボン柄の方が似合ってると思います。
