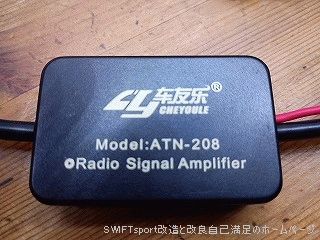

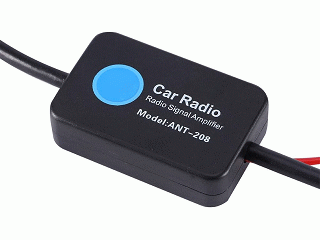

【特徴】※hanae19 Yahooショッピング販売ページより

・FMアンテナブースターです。

・自動車および他のFM信号受信、受信距離、弱い信号の高感度を増加させます。

　※環境、車両、カーステレオによって電波が受信しにくい場合がございます。

【詳細】※hanae19 Yahooショッピング販売ページより

【作業スペース】

・広く平らな所に車を停めます。

【パーキング(サイド)ブレーキ】

・パーキング(サイド)ブレーキをしっかりと引いてください。

　関連：CUSCO スピンターンノブ シルバー[220-014-AA]

　→　こちら

【エンジン停止確認】

・事故防止のため、エンジンは必ず停止してください。

【静電気放電】

・体内にある静電気を、金属板に触れて放電してください。

【取付前】

・写真は納車時のものです。

　カーナビが取付されていると思ってください。

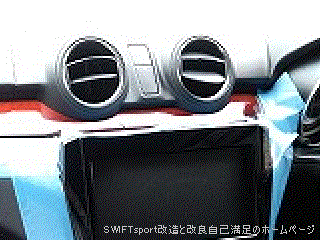

【養生】

・インストールメントパネルセンターオーナメントと、インストールメントパネルセンターガーニッシュの周りにキズ防止のために、養生テープを貼ります。

　この作業をちゃんとやらないと後で痛い目に遭います。

【インストールメントパネルセンターオーナメント取外】

・写真上は、インストールメントパネルセンターオーナメントの裏側です。

　ツメの位置に赤〇の印をしています。

　このままだと取付した状態でツメの位置がわかりにくいので、写真を反転させたのが写真下です。

・インストールメントパネルセンターオーナメントを、左側から内装剥がし(プルタイプ)を差し込んで浮かします。

　エアコンの吹き出し口付近が細くなっているので、折れないように注意しながら取外してください。

・インストールメントパネルセンターオーナメントが外れました。

【インストールメントパネルセンターガーニッシュ(カーナビ本体)取外】

・インストールメントパネルセンターガーニッシュを固定しているネジは、エアコンの吹き出し口下の方に2ヵ所で固定されています。

　このネジ2つを＋ドライバーで取外します。

・インストールメントパネルセンターガーニッシュの裏側です。

　グロメットは赤〇、ツメは青○です。

・インストールメントパネルセンターガーニッシュを、手前に真っ直ぐ引っ張って取外します。

・オーディオのハーネスを引っ張り過ぎないよう注意しながら、カーナビ本体を取外します。

　シフトノブにウエスを巻いて、カーナビ本体前側を載せてます。

・本来なら事故防止のため、オーディオのカプラーを抜いてから取付作業します。

　これは自己責任ですが、私の場合はそのまま配線するので、オーディオのカプラーは取付したままです。

　オーディオカプラーを取外した場合は、カーナビの再設定が必要です。

【FM純正アンテナプラグ取外】

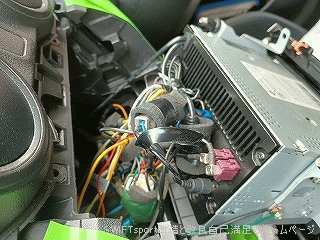

・カーナビの後側です。

　取付しているカーナビによってコネクターやアンテナの位置が変わってくるので、取付説明書でアクセサリー(ACC)配線とアンテナの位置を確認します。

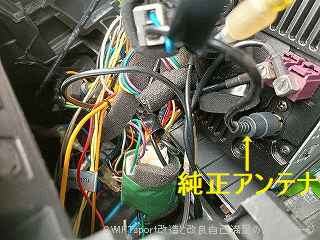

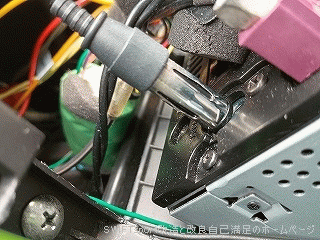

・私の車に取付しているカーナビのアンテナの位置は、写真の位置にあります。

　今までカーステレオ、カーナビを色々取付してきたので言えるのが、必ず右側か左側のどちらかにあります。

　中央に付いている物は見たことありません。

・純正アンテナプラグを、カーナビ本体から引き抜きます。

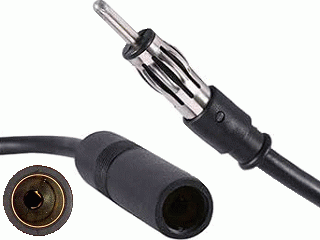

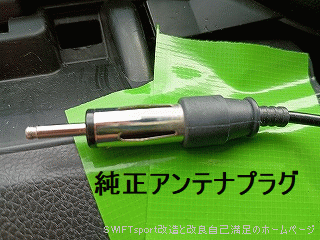

・取外した純正アンテナプラグです。

【FMブースター取付】

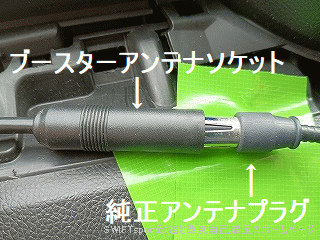

・ブースターアンテナソケットに、純正アンテナプラグを差し込みます。

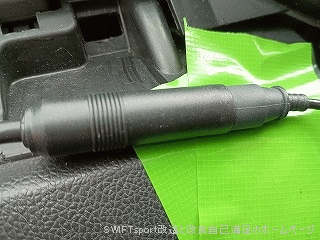

・抜け防止のため、接続部分をビニールテープを巻き付けます。

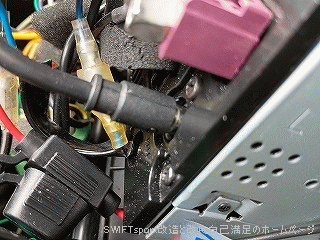

・ブースターアンテナプラグを、カーナビ本体のアンテナソケットに差し込みます。

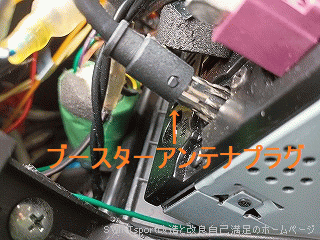

・ブースターアンテナプラグを差し込みました。

【配線分岐】

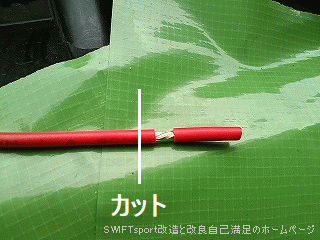

・FMブースターの電源配線の先端は、初めから写真の状態になっています。

　そのまま使用してもいいですが、私は先端をニッパーでカットしました。

・純正カーナビの場合は、ハーネスを束ねているビニールテープを外して、エレクトロタップが取付けられるようにします。

・社外品のカーナビを取付している方は、配線キットから配線を分岐します。

　私の車に取付しているカーナビは社外品なので、こちらの方法で取付します。

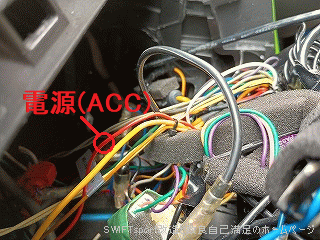

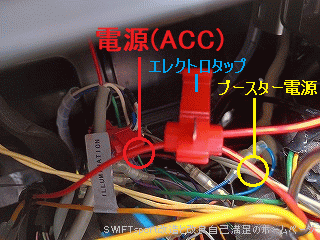

・アクセサリー(ACC)電源からFMブースターの電源を分岐します。

　アクセサリー(ACC)電源の配線の色は、赤色が一般的です。

　※配線の色が違う場合があるので、必ずテスターで確認してください。

・エレクトロタップに、アクセサリー(ACC)配線を入れます。

・FMブースターの電源配線を、エレクトロタップに通します。

　配線はエレクトロタップから出ないようにしてください。

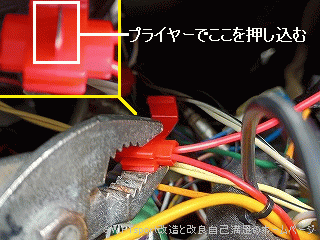

・配線を固定します。

　エレクトロタップ中央に出ている金属を、プライヤーで押し込みます。

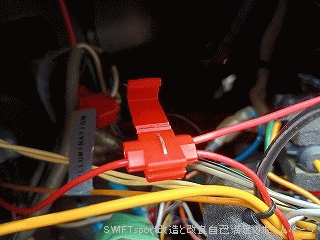

・エレクトロタップ中央の金属を押し込んだ状態です。

・配線を引っ張ってみて、配線が抜けないことを確認します。

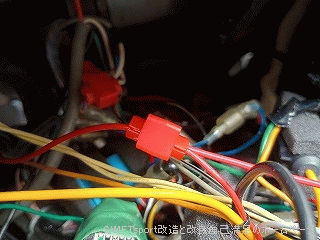

・エレクトロタップのカバーを金属部分(接続部分)に被せます。

・念のためカバーが外れないように、ビニールテープを巻き付けます。

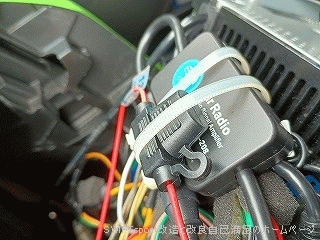

・FMブースターを固定します。

　付属の両面テープを使用して固定します。

　私の場合は、カーナビ本体のハーネスに結束バンドで固定しました。

・不要な配線はまとめます。

・FMブースターの取付できました。

【ヒューズについて】

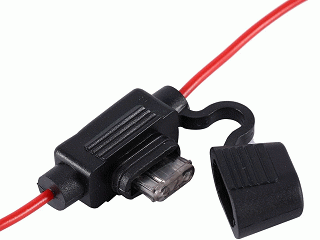

・FMブースターの電源配線に、ヒューズが付いています。

・ヒューズボックスの蓋を外します。

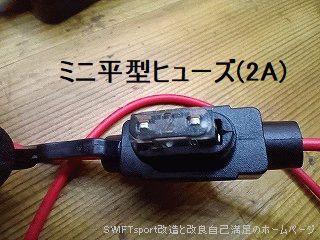

・ミニ平型ヒューズが付いているので、ヒューズ切れしている場合は、2Aのヒューズに交換してください。

・ヒューズボックスの蓋を被せます。

【カーナビ取付】

・オーディオブラケットを入れて、インストールメントパネルセンターガーニッシュを押し込みます。

　この時にハーネスを損傷(切断/ショート)しないよう注意してください。

【インストールメントパネルセンターガーニッシュ取付】

・インストールメントパネルセンターガーニッシュを、オーディオブラケットに＋ネジ(左右各2ヵ所)で固定します。

【インストールメントパネルセンターオーナメント取付】

・養生テープを取外してから、インストールメントパネルセンターオーナメントのツメの位置を合わせて、取付します。

【養生】

・インストールメントパネルセンターオーナメントと、インストールメントパネルセンターガーニッシュの周りにキズ防止のために貼っていた、養生テープを剥がします。

【取付完了】

・取付完了です。

【動作確認】

・エンジンを始動します。

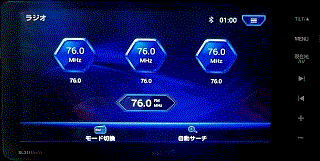

・カーナビのラジオを表示します。

・FM放送を受信します。

　視聴できる周波数に合わせて、受信状況を確認します。

・AM放送の受信状態を確認します。

　アンテナは別物なのであまり関係ありませんが確認します。

・エンジンを停止します。

・受信状態に問題無ければ、動作確認は終了です。

　FMブースターを取付して、電波の受信の状態が悪くなることがあります。

　その時は、残念ですがFMブースターを取外した方が良いでしょう。
