【取付前】
・左の写真は納車時のものです。
カーオーディオが付いていると思ってください。 |
|
【養生】
・左の写真のように、インストールメントパネルセンターオーナメントとインストールメントパネルセンターガーニッシュの周りにキズ防止のために養生テープを貼ります。
この作業をちゃんとやらないと後で痛い目に遭います。 |
|
【インストールメントパネルセンターオーナメント取外】
・左の写真上は、インストールメントパネルセンターオーナメントの裏側のツメの位置に赤丸の印をしています。
このままだと取付した状態でツメの位置がわかりにくいので、写真を反転させたのが左の写真下です。 |
|
・インストールメントパネルセンターオーナメントを左側から内装用リムーバー(プルタイプ)を差し込んで、インストールメントパネルセンターオーナメントを浮かします。
エアコンの吹き出し口付近が細くなっているので、注意しながら取外してください。 |
|
・インストールメントパネルセンターオーナメントが外れました。 |
|
【インストールメントパネルセンターガーニッシュ取外】
・インストールメントパネルセンターガーニッシュを固定しているネジは、エアコンの吹き出し口下の方に2ヵ所で固定されています。
このネジ2つを+ドライバーで取外します。 |
|
・インストールメントパネルセンターガーニッシュを手前に真っ直ぐ引っ張って取外します。
下の写真はインストールメントパネルセンターガーニッシュの裏側のツメの位置を丸で印しています。
|
|
・オーディオのハーネスを引っ張り過ぎないよう注意しながら、カーオーディオ本体をしっかりと固定します。
本来なら事故防止のためオーディオのカプラーを抜いてから取付作業します。
これは自己責任ですが、私の場合はそのまま配線するので、オーディオのカプラーは取付したままです。
オーディオカプラーを取外した場合はオーディオの再設定が必要です。 |
|
|
■配線 |
|
【レシーバーボックス電源ハーネス加工】
・レシーバーボックス電源ハーネスを加工します。
電源ハーネスは150mmしかないので、私の場合は少し配線を延長します。
グレーの配線はアンテナ線なので、それ以外の4本の配線の先にギボシ端子のオスを取付します。 |
|
【延長配線作成】
・配線は4本で全て違う色の物を用意します。
私の場合は、手持ちにあった配線で色の近い物を用意しました。
配線の先にギボシ端子のメスを取付します。
アースで使用する配線(黒)のギボシ端子の反対側の先にクワガタ端子を取付します。 |
|
【レシーバーボックス電源ハーネスと延長配線接続】
・レシーバーボックス電源ハーネスと延長配線のギボシ端子を接続します。 |
|
【配線分岐(接続)】
・ACC、KEY1、KEY2を配線分岐(接続)します。
アースはオーディオのオーディオブラケットのネジに取付します。
配線は下記のように接続します。
私の車のオーディオは「SOLING 7インチカーナビ(200mmワイドモデル)[SL3118NVW-AMZ]」を取付しています。
関連:SOLING 7インチカーナビ(200mmワイドモデル)[SL3118NVW-AMZ]
→ こちら
メーカーによっては配線の色が違うかもしれないので、オーディオの取付説明書を確認してください。
|
|
【レシーバーボックス電源ハーネスのコネクター接続】
・レシーバーボックス電源ハーネスのコネクターをレシーバーボックスに差し込みます。
コネクターの形状を確認して差し込んでください。 |
|
・左の写真はレシーバーボックスに電源ハーネスのコネクターが差し込んだ状態です。
・アンテナ以外の配線をスパイラルチューブで束ねます。
【レシーバーボックスとアンテナ線】
・アンテナ線(グレー)を束ねます。
・レシーバーボックスを邪魔にならない所に取付します。
私の場合は、運転席の左足付近のフロアコンソールサイドカバーの内側に固定しました。 |
|
|
■オーディオブラケット取付 |
|
【オーディオ(カーナビ)インストール】
・オーディオブラケットを入れてインストールメントパネルセンターガーニッシュを押し込みます。
この時ハーネスを損傷(切断/ショート)しないよう注意してください。 |
|
【インストールメントパネルセンターガーニッシュ取付】
・インストールメントパネルセンターガーニッシュをオーディオブラケットに+ネジ(左右各2ヵ所)で固定します。 |
|
【インストールメントパネルセンターオーナメント取付】
・養生テープを取外してからインストールメントパネルセンターオーナメントのツメの位置を合わせて取付します。
【レシーバーボックス取付完了】
・レシーバーボックスの取付が終わりました。 |
|
|

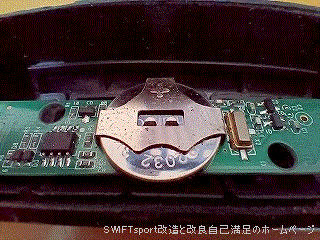

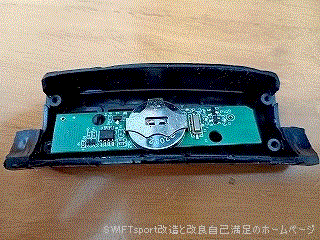

■コントローラーキー(リモコン)をステアリングハンドルに取付 |
|
【取付前の状態】
・私の車のステアリングハンドルは「momo COMMAND2」を取付しています。
自作の追加ホーンボタンも取付しています。
ステアリングハンドルが脱着できるように「NRG Innovation クイックリリース THINバージョン[SRK-400RD]」を取付しています。
関連:momo COMMAND2 → こちら ※SWIFTsportのページです。/ → こちら ※Keiworksのページです。
|
関連:NRG Innovation クイックリリース THINバージョン[SRK-400RD] → こちら ※SWIFTsportのページです。/ → こちら ※Keiworksのページです。 |
関連:i・BAHN ステアリングカタムキナオールスペーサー (momoタイプ) → こちら ※Keiworksのページです。 |
関連:NRG カーボンファイバー ステアリングホイール ホーンボタンリング [STR-001CF] → こちら ※Keiworksのページです。 |
関連:ブレイス USウインカーレバー → こちら |
関連:追加ホーンボタン → こちら ※Keiworksの時に作成しています。 |
関連:SRSエアバッグステアリング取外方法とステアリングボス取付方法 → こちら |
|
|
【コントローラーキー(リモコン)取付場所】
・コントローラーキー(リモコン)の取付場所を決めます。
momo COMMAND2は純正ステアリングハンドルよりも握る部分が太いので、コントローラーキー(リモコン)の形状と違うため綺麗には取付できません。
汎用品なので加工前提の商品です。
私の取付位置は、左の写真の赤丸の所に左右取付します。
これからの取付説明は、
@通常取付方法
Aバンドの一部分をカットする取付方法
Bバンドを加工する取付方法
の3段階で説明します。
また、コントローラーキー(リモコン)は2つありますが、私の場合は左側にオーディオ操作、右側に電話とメニューの操作のコントローラーキー(リモコン)を取付します。
使いが手の良い方を取付してください。
|
|
@通常取付方法
・バンド部分はある程度動きます。
バンドを広げてコントローラーキー(リモコン)をステアリングハンドルに取付します。 |
|
・左側のコントローラーキー(リモコン)をバンドでステアリングハンドルを挟んだ状態です。 |
|
・コントローラーキー(リモコン)の位置を調整します。
・本来なら、バンドを付属のネジとナットで締付けて固定しますが、私の場合はステアリングハンドルの握り部分が太いので、付属のネジとナットで締付け固定ができません。
|
|
・右側のコントローラーキー(リモコン)をバンドでステアリングハンドルを挟んだ状態です。
こちらもバンドを付属のネジとナットで締付けて固定しますが、私の場合はステアリングハンドルの握り部分が太いので、付属のネジとナットで締付け固定ができません。
|
|
・見た感じはとてもスッキリとしています。
|
|
・この状態で運転しましたが、バンドがしっかりと固定されていないので、飛び出ているバンド部分が指に当たったり、コントローラーキー(リモコン)が動きました。
バンドが太いので違和感があります。
この状態では危険なので次の方法を試します。 |
|
Aバンドの一部分をカットする取付方法
・バンドの後側の一部をニッパーでカットします。
カットした面はヤスリで角を削ります。
・ステアリングハンドルに取付します。
ステアリングハンドルを握った感じではあまり気にならなくなりました。
この状態で運転するとコントローラーキー(リモコン)が動きました。
この方法も危険なので次の方法を試します。
|
|
Bバンドを加工する取付方法
・コントローラーキー(リモコン)のバンドを全てニッパーで切り落とします。
カットした部分をヤスリで角を落とします。
・鉄鋼用ドリル刃[6mm]を電動ドライバー(充電ドライバー)に取付て、コントローラーキー(リモコン)のネジ穴を広げます。 |
|
・結束バンド(大)の先をコントローラーキー(リモコン)の2ヵ所のネジ穴に後側から差し込みます。
コントローラーキー(リモコン)の取付位置に合わせて、結束バンド(大)を左右交互に締付ます。 |
|
・結束バンド(大)の締付で不要な部分をニッパーで切り落とします。
切り落とした部分を指で触ってざらつく場合は、ケガをしてしまう恐れがあるので、爪切りなどで切り落としたり、ヤスリをかけて綺麗にします。 |
|
・ステアリングハンドルとコントローラーキー(リモコン)の間が少し隙間がありますが、綺麗に固定する事ができました。 |
|
・この状態で運転しましたが、コントローラーキー(リモコン)はしっかり固定されています。
コントローラーキー(リモコン)を固定しているバンドも細くなったので、あまり違和感が無くなりました。 |
|
|
■キー設定と動作確認 |
|
【ステアリングスイッチ設定】
・ステアリングスイッチの設定をします。
カーオーディオによって設定が違うので、取扱説明書を読んで設定してください。
私が取付しているカーオーディオは「SOLING 7インチカーナビ(200mmワイドモデル)[SL3118NVW-AMZ]」です。
SOLING 7インチカーナビ(200mmワイドモデル)[SL3118NVW-AMZ]の設定方法は下記のようになります。
@「Menu」→「設定」→「システム」→「ステアリングスイッチ」で左の画面の設定画面になります。
Aステアリングスイッチの設定画面の案内文に従い、機能ボタンを割り振りしてください。
画面の案内文は下記です。
1.「リセット」にタッチしてください。
2. ステアリングスイッチの設定したい機能のボタンを押してください。
3. 設定したい機能項目にタッチしてください。
4. ステップ2、3を繰り返し、すべての設定が完了しましたら「学習」にタッチしてください。
5. 学習が完了しました。設定し直す場合は「リセット」にタッチしてください。
※車種により、「ステアリングSW1」ケーブルで接続して設定できない場合があります。
設定できない場合は「ステアリングSW2」ケーブルで接続してください。
※車種により対応できないキーがあります。
※ステップ2、3を繰り返し操作することにより多数のスイッチが設定できます。
※ステアリングスイッチは最大12個の機能を設定できます。
上記の設定方法に従いそれぞれ設定してください。
※設定を間違えた場合には、「リセット」ボタンを再度押してはじめから設定してください。
