■取付準備と取付前の状態 |
|
【作業準備】
・広く平らな所に車を停めます。 |
|
・パーキング(サイド)ブレーキをしっかりと引いてください。
関連:CUSCO スピンターンノブ シルバー[220-014-AA]
→ こちら |
|
・事故防止のため、エンジンは必ず停止してください。 |
|
【ボンネット】
・ボンネットを開けます。
関連:XIANGSHANG ボンネットダンパー
→ こちら |
|
【取付前の状態】
・写真は取付前の状態です。
※ブレーキフルードキャップは、このままでも性能など支障はありません。 |
|
・ブレーキフルードキャップの文字の汚れはとても取りにくいので、RRPブレーキタンクアルミカバー(レッド)[B33-207R]を取付することで、見た目が良くなって、汚れを気にしなくてもよくなります。 |
|
|

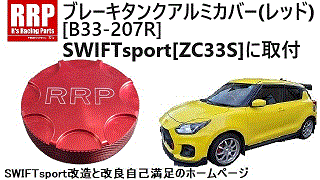

■RRPブレーキタンクアルミカバー(レッド)[B33-207R]取付 |
|
【イモネジ取付】
・RRPブレーキタンクアルミカバー(レッド)[B33-207R]を固定するイモネジは、裏側にビニール袋に入ってセロハンテープで固定されています。
・ビニール袋を取外します。 |
|
・ビニール袋からイモネジを取り出します。
注意!
イモネジを無くさないよう注意してください。
無くした場合は、イモネジ M4 x 6mm を購入してください。 |
|
・イモネジをRRPブレーキタンクアルミカバー(レッド)[B33-207R]の2つのネジ穴にねじ込みします。 |
|
【RRPブレーキタンクアルミカバー(レッド)[B33-207R]取付】
・RRPブレーキタンクアルミカバー(レッド)[B33-207R]をブレーキフルードキャップに被せます。
「RRP」のロゴが真っ直ぐになるように合わせます。
・左右交互に均等にイモネジを六角レンチ[2mm]で締め付けします。
イモネジはいくらでも締め付け出来てしまうので、ブレーキフルードキャップとブレーキフルードタンクを破損させないよう注意してください。 |
|
【ブレーキフルードキャップの開閉確認】
・ブレーキフルードキャップの開閉を確認します。
ブレーキフルードキャップを右(反時計回し)に回して、回らなくなったら真上に持ち上げると取外できます。 |
|
・ここでブレーキフルードキャップが回らない場合は、イモネジを緩めてください。 |
|
・ブレーキフルードキャップが外れました。 |
|
・ブレーキフルードキャップをブレーキフルードタンクの溝に合わせて上から差し込みます。
左(時計回し)に回して、ブレーキフルードキャップを固定します。
「RRP」の文字が逆さにならないよう注意してください。 |
|
【ブレーキ機能復帰】
・ブレーキフルードキャップを取外すと、ブレーキの機能が十分に働かない状態になっています。
ブレーキペダルを踏みごたえが出てくるまで数回踏んでください。
ここで踏みごたえが無い場合は、ブレーキフルードキャップがちゃんと閉まっていない状態で、ブレーキフルードが漏れている場合があります。
ブレーキフルードが漏れていた場合は、塗装面を傷めるのですぐに拭き取ってください。 |
|
・エンジン始動して、ブレーキペダルを踏んで踏みごたえがあるか確認してください。
エンジン停止して、これでブレーキ機能が復帰しました。 関連:ZC33S ブレーキフルード交換方法
→ こちら |
関連:ZC33S クラッチフルード交換方法
→ こちら |
|
|
■RRPブレーキタンクアルミカバー(レッド)[B33-207R]取付完了 |
|
【取付完了】
・取付できました。 |
|
・これでブレーキフルードの文字の部分の汚れを気にする事が無くなりました。 |
|
・写真は取付後のエンジンルームです。
エンジンルームに赤いアイテムがまた増えました。
関連:MONSTER SPORT レーシングオイルフィラーキャップ
→ こちら |
関連:monsterSPORT バッテリーステーType-SB [297100-0000SB]
→ こちら |
関連:ZERO1000 ZC33S 強化サクションホース レッド[111-S006R]
→ こちら |
関連:HKS SUPER SQV Wリターンホース色付
→ こちら |
関連:AutoGauge 60φ水温計(360シリーズ)[360WT]
※Juran 水温センサーアタッチメント 28φ
→ こちら |
|
【ボンネット】
・ボンネットを閉めます。
